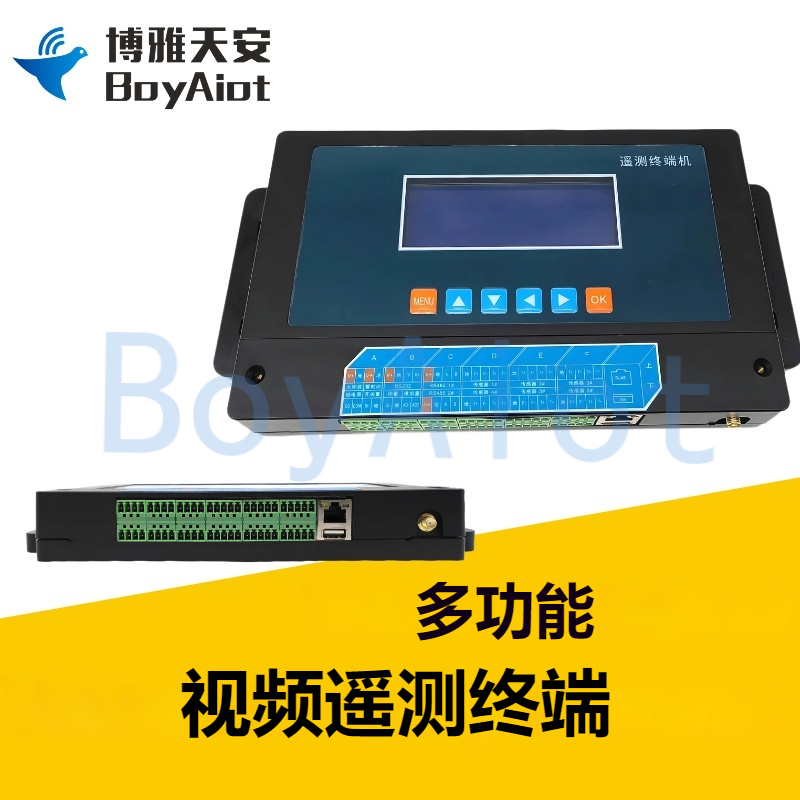

BOY-S502-NET 网络视频遥测终端机

水文视频图像数据采集传输设备

产品特点：

1、超10年项目现场考验，运行稳定可靠
2、支持多种通信方式，支持主备信道自动切换
3、4路LAN接口以及丰富的工业接口，支持多种传感数据采集
4、原厂生产：具备工业生产许可证，通过水利部测评

廖经理：18900270730

免费产品资料、报价索取、技术咨询

下一个产品: BOY-S502-XR 简易遥测终端机

▋ 产品介绍

BOY-S502-NET网络视频遥测终端机集传统水文遥测终端机功能、3G/4G/WIFI通信技术、无线视频监控功能于一体，实现水文/水资源等数据采集、存储、显示、控制、报警、传输、图像抓拍、远程监控等功能。广泛应用于带视频监测的河道/水库水文监测、山洪灾害监测、水资源监测、市政城管监测、地下给排水监测、海洋潮位站、浮标环境数据监测和地质灾害等实时监测场景使用。

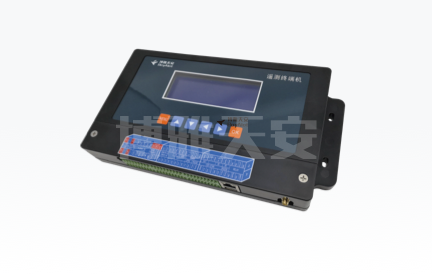

网络遥测终端机

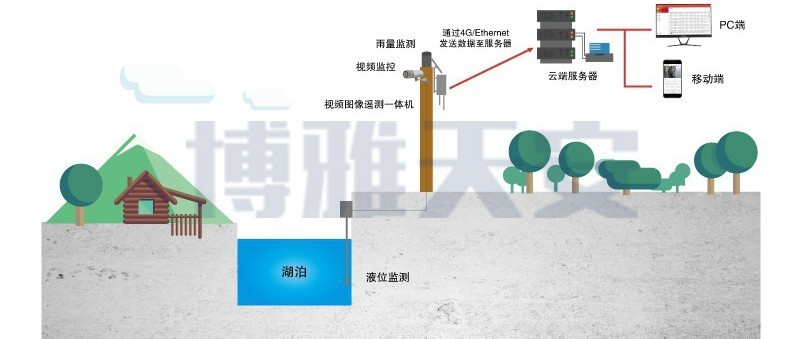

▋ 工作机制

BOY-S502-NET网络视频遥测终端机通过丰富接口对接前端各类水文监测传感器，并通过4G/Ethernet等通信方式上报云服务器；同时可通过网络路由连接前端摄像头进行远程视频监控，为行业用户指挥决策提供数据支持，提升水文监测能力。

网络1.jfif

▋ 主要功能

功能	描述
数据采集	采集雨量、水位、风情、流量、水质等信息
视频采集	支持2路串口摄像机和4路网络摄像机，支持视频监控
数据存储	对采集的数据进行处理、编码、存储
数据显示	对采集的数据本地显示
参数设置	支持远程和本地参数设置
数据读取	支持远程和本地历史数据提取
远程控制	支持本地联动和远程开关控制输出
分级预警	超警戒值本地联动，第一时间短信通知用户
通信方式	支持2G/3G/4G/短信/VHF/卫星/LoRa/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输
网络路由	支持动态路由和静态路由，支持PPPOE
通信规约	支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制
电源管理	具备太阳能充电控制功能
低功耗工作	支持低功耗休眠工作模式
第三方检测	入选《全国水利系统优秀产品招标重点推荐目录》获得水利先进实用技术及产品推广证书水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测全国工业产品生产许可证

▋ 产品特点

BOY-S502-NET网络视频遥测终端机集水文遥测、视频监控与数据传输功能于一体，实现水文/水资源的数据采集、存储、控制、报警及现场视频实时监控等综合功能；传感器接口丰富，标准易用；支持4G/Ethernet等多种通信方式，支持主备信道自动切换；具有多视频汇聚、远程管控、直观展示、高稳定性、远程传输等特点。


多视频汇聚	一体化设计	远程管控
实现前端视频汇聚，兼容市面上常用的网络摄像机传感器	采用高集成化设计，易于内嵌，扩展性更强	支持远程管理、固件远程升级、故障远程诊断

无线+有线传输	高稳定性	符合规约
支持3G/4G网络、WIFI和有线WAN传输，智能切换	WDT看门狗设计，保证系统稳定	遵循行业通信规约，平台接入便捷

▋ 产品参数

硬件系统
处理器	32位ARM Cortex-M3处理器内核
数据存储	128MB
TF卡	外置32G(可选)
WIFI参数
WIFI 标准	支持 802.11 a/b/g/n 标准，速度支持6M/9M/12M/18M/24M/ 36/48/54Mbps ,最高可达 300Mbps
加密方式	支持 WAP 加密，内置 WAP 和 WAP 2.0，内置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎
AP 方式	支持 AP 方式
传输距离	室外无阻拦，室外覆盖范围可达 150 米
无线参数
无线模块	工业级无线模块
标准及频段	可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE 可选单模、多模或全网通
理论带宽	FDD-LTE：下行速率150Mbps，上行速率50Mbps TDD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mbps，上行速率5.76Mbps TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
发射功率	≤24 dBm
接收灵敏度	≤-109 dBm
接口类型
电源接口	工业级端子接口，内置电源反向保护和过流/过压保护
串口	4组RS232接口 2组RS485接口
串口	数据位：5、6、7、8位停止位：1、1.5、2位校验：无校验、奇校验、偶校验串口速率：1200-115200bps
应用接口	2组中断输入接口，可用于翻斗雨量计和报警器 1组脉冲计数输入接口，可用于流量计 1组SDI-12并行输入接口 6组模拟量输入接口 12位AD，支持4-20mA电流信号和0-5V电压信号最大切换电压：250VAC/30VDC 最大切换电流：3A 1组5V/2A可控输出电源(额定电流5V/2A) 1组12V/5A可控输出电源(额定电流12V/5A) 2组12V/1A可控输出电源(额定电流12V/1A)
网络接口	1组10/100 Base-T以太网(RJ45)接口，Ethernet IEEE 802-3,802-2;内置 1.5KV 电磁隔离保护
USB接口	外置1组USB 2.0接口(可选)
蓝牙接口	外置1组蓝牙接口(可选)
VHF接口	外置1组VHF接口(可选)
卫星接口	外置1组卫星通信接口(可选)
LoRa接口	外置1组LoRa接口(可选)
USIM卡接口	标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护
天线接口	1个标准SMA阴口天线接口，特性阻抗50欧
电源供电
标准电源	DC 12V
供电范围	DC 6-35V
充电管理	内置充电模块，支持太阳能电池板浮充供电
物理特性
外壳	ABS+PC外壳，保护等级IP30，外壳和系统安全隔离
外形尺寸	280 × 144 × 39mm(不包括天线和安装件)
重量	约800g(不包括天线、安装件和包装)
环境参数
工作温度	-10℃～+55℃
储存温度	-30℃～+65℃
相对湿度	95%RH(无凝结)

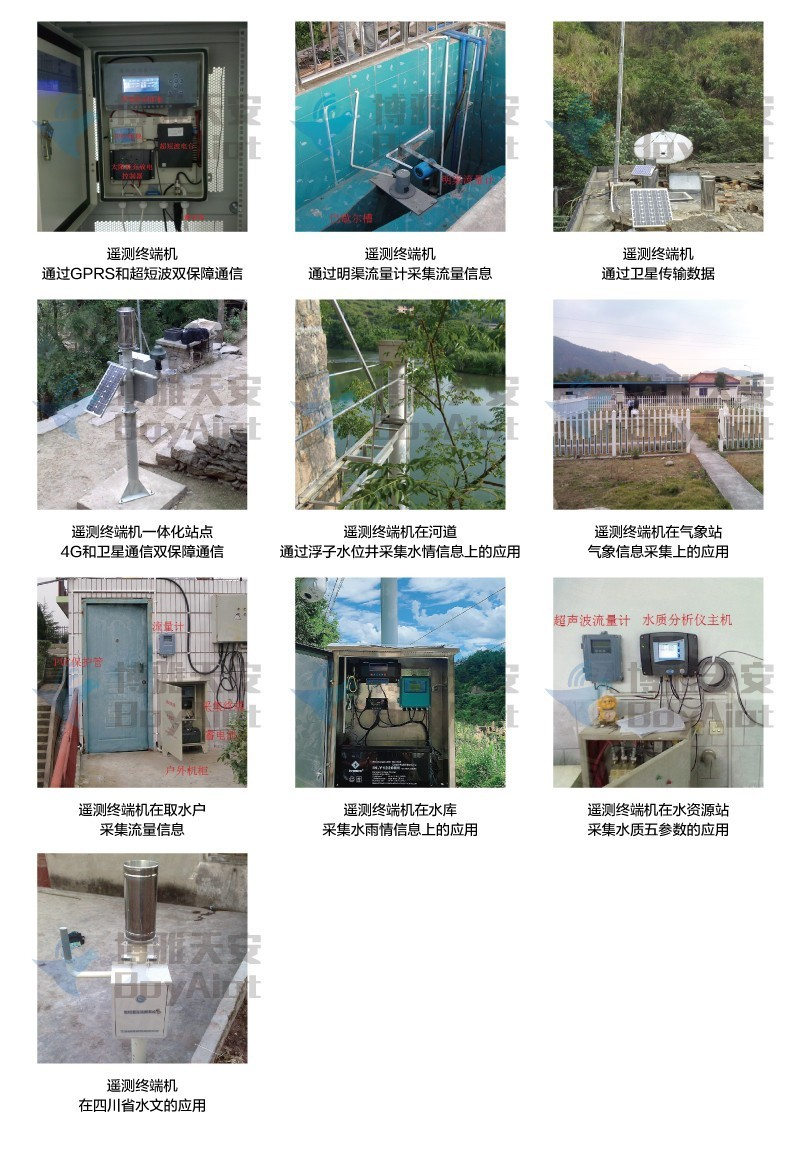

▋ 应用场景

BOY-S502-NET网络视频遥测终端机接口丰富，接收现场水文传感器数据，通过4G/Ethernet等多种通信方式实现水文、环保等水环境信息自动采集、预警、存储及现场视频远程监控。可广泛适用于带视频监测的水文、水利信息化建设领域，如水文、水资源、山洪灾害、水库安全、土壤墒情和灌区等的远程测控领域;适用于智慧水务项目建设领域，如水厂自动化、水质在线、供水管网、二次供水等远程测控;适用于地质灾害各种监测点监测，如表面\深部位移、土壤含水率、孔隙水渗压等监测。
