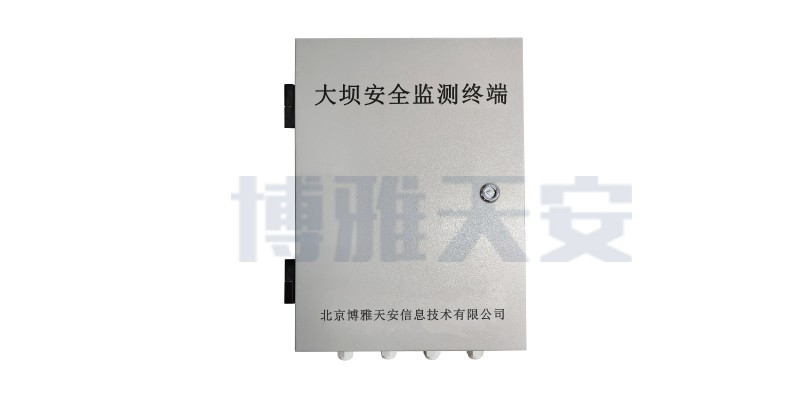

BOY-ST64 大坝安全监测终端
产品特点：
1、接口丰富，支持多种传感器数据采集
2、支持多种通信方式，支持主备信道自动切换
3、工业级设计，抗干扰，适用于恶劣环境
▋ 产品介绍
BOY-ST64 大坝安全监测终端由密封机箱、智能数据采集模块、电源模块、通信模块组成，主要用于水库自动化监测，包括大坝监测及其他水工建筑物、边坡、道路、矿山等工程的安全监测，可以实现变形监测、位移监测，压力监测、渗流监测等功能。

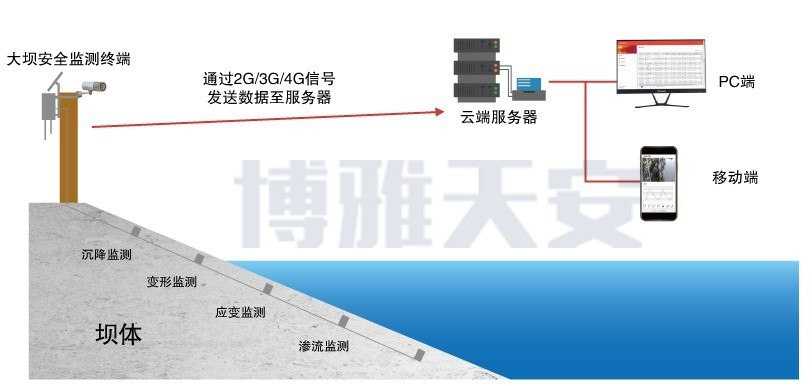

▋ 工作机制
BOY-ST64 大坝安全监测终端通过丰富接口对接前端各类坝体监测传感器，并通过GPRS/4G/卫星等通信方式上报云服务器，为行业用户指挥决策提供数据支持，提升水文监测能力。

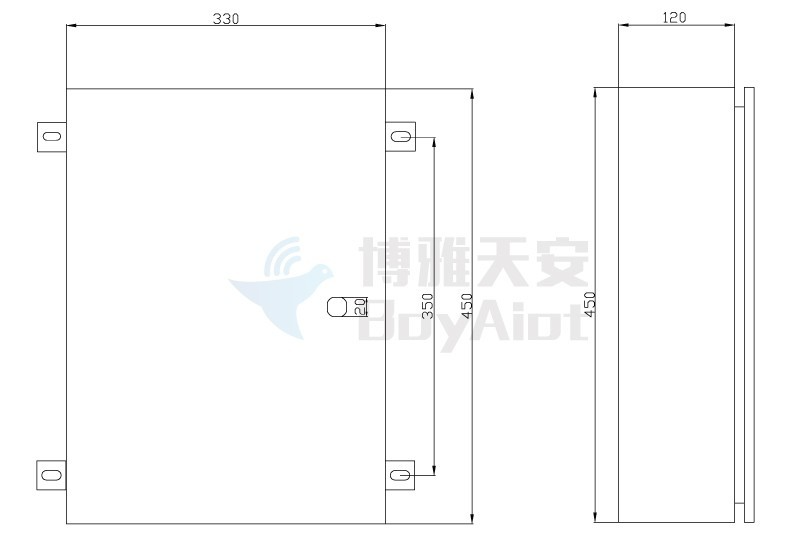

▋ 产品尺寸
▋ 产品功能
BOY-ST64 大坝安全监测终端用于采集各大坝遥测站点的沉降、变形、位移、应变、渗流等数据信息，实现实时数据的处理、存储等功能，通过GPRS/4G等通信方式将数据传输给指定的中心。
功能 | 描述 |
数据采集 | 实时监测振弦类传感器的频率及温度数据 |
数据传输 | 支持GPRS/4G/NB-IoT/串行总线等通信方式，支持主备信道自动切换 |
历史数据 | 可保存5年的数据，历史记录查询及管理 |
远程配置 | 运行参数远程设置 |
▋ 产品特点
BOY-ST64 大坝安全监测终端集大坝数据监测与数据传输功能于一体，实现水文/水资源的数据采集、存储、控制、报警及无线传输等综合功能；具有多模式采集、便捷控制、多通信方式、可靠稳定等特点。
|
|
|
接口丰富 | 低功耗 | 便捷控制 |
可采集雨量、水位、水质、闸位、风情、流量等多种数据 | 支持多种工作模式，自动休眠，最大限度降低功耗 | 具有LCD显示和按键，方便查看数据、调试、设置等操作 |
|
|
|
多种通信方式 | 高可靠 | 远程管控 |
支持2G/3G/4G、短信、串口等多种数据传输方式 | 内嵌看门狗技术，故障自愈，保证系统稳定 | 远程参数设置、数据提取和远程升级 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M3处理器内核 |
数据存储 | 16MB |
TF卡 | 外置32G(可选) |
屏幕参数 | |
颜色 | 蓝底白字 |
显示尺寸 | 4.3寸 104mm(W)× 39mm(H) |
分辨率 | 192 × 64 |
背光模式 | LED |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤-109 dBm |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 4组RS232接口 |
数据位：5、6、7、8位 | |
应用接口 | 2组中断输入接口，可用于报警器 |
网络接口 | 外置1组RJ45以太网接口（可选） |
USB接口 | 外置1组USB 2.0接口（可选） |
蓝牙接口 | 外置1组蓝牙接口（可选） |
VHF接口 | 1组VHF接口 |
卫星接口 | 外置1组卫星通信接口(可选) |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 2个标准SMA阴口天线接口，特性阻抗50欧 |
按键 | 6个标准按键 |
供电 | |
标准电源 | DC 12V |
供电范围 | DC 6-35V |
工作电流 | < 50mA（不包括通信） |
静态值守电流 | < 10mA |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
物理特性 | |
外壳 | ABS+PC外壳，保护等级IP30，外壳和系统安全隔离 |
外形尺寸 | 450 × 330 × 148mm(不包括天线和安装件) |
重量 | 约10kg(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
相对湿度 | 95%RH(无凝结) |

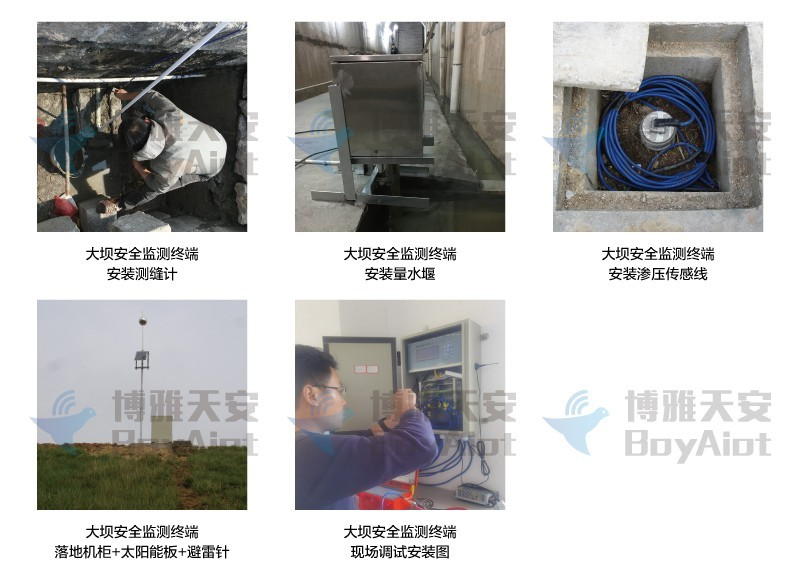

▋ 应用场景
BOY-ST64 大坝安全监测终端接口丰富，接收现场坝体安全监测传感器数据，通过GPRS/4G通信方式实现坝体安全等水库自动化采集、预警、存储及远程传输。适用于水库大坝、水工建筑物、边坡、道路、矿山等工程安全监测等实时安全监测场景使用。
▋ 常见问题
1、终端能应用于水库安全监测吗？
答：可以的，终端有丰富的传感器接口，能接入国内主流大坝监测传感器，如位移、渗流等振弦传感器。
2、终端能最多支持几路传感器？
答：终端有16路，32路和64路3个型号，最多支持64路振弦传感器。
3、终端能本地存储吗？有多大存储空间？能存储多久数据？
答：支持本地存储，内置16M存储器，默认能存储10年以上数据。
4、终端可以支持视频摄像传输吗？
答：不可以的，这款终端只支持图像摄像机传输，如果需要视频传输推荐我们另外一款产品，视频遥测一体机。
5、终端供电方式？是否支持太阳能充电？
答：支持太阳能和市电供电，终端内置太阳能充电控制模块。
6、终端多久发送数据？
答：终端默认情况下，间隔1小时上报一条数据，用户也可以根据实际需求调整发送间隔时间。
7、终端支持多中心数据传输吗？
答：支持的，可以一站多发，可同时发送4个服务器，并且支持主备信道自动切换。
8、终端支持什么通信协议？
答：支持水文通信协议SL651、水资源协议SZY206。
9、终端如何安装？
答：终端可以安装于野外或者站房内，可以固定在配电箱内部，配电箱通过立杆或者挂墙固定。
