BOY-SW08-A1 雷达液位监测仪

高精度高量程抗干扰易安装

产品特点：

1、非接触测量，无磨损，无污染
2、一体化结构，天线尺寸小，安装便利
3、自带无线低功耗通信系统，监测数据实时上报；
4、高可靠性，整机IP68防护等级，能够在恶劣的环境下稳定运行

廖经理：18900270730

免费产品资料、报价索取、技术咨询

下一个产品: BOY-WR06 超声波液位监测仪

▋ 产品介绍

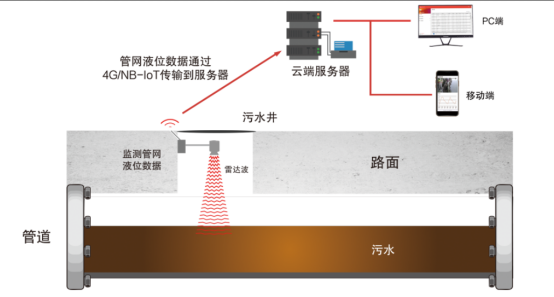

BOY-SW08-A1 雷达液位监测仪是专门用于地下排水管网液位在线监测的智能监测设备。该设备施工简单、抗干扰能力强，长时间稳定运行，解决污水管网液位实时监测的问题，进一步提升城市污水管理水平，保障城市公共服务质量和城市安全。

▋ 工作机制

BOY-SW08-A1 雷达液位监测仪基于雷达式水位计的频率调制连续波原理，在发射的雷达信号波束上施加一个线性频率调制信号，通过反射的返回信号与发射信号之间的频率差值换算测量物体到传感器的距离。主要用于水库、河流、化工等水位测量场合，设备安装简便、精度高，能够很好的满足用户对于产品高精度和高稳定性的需求

▋ 产品尺寸

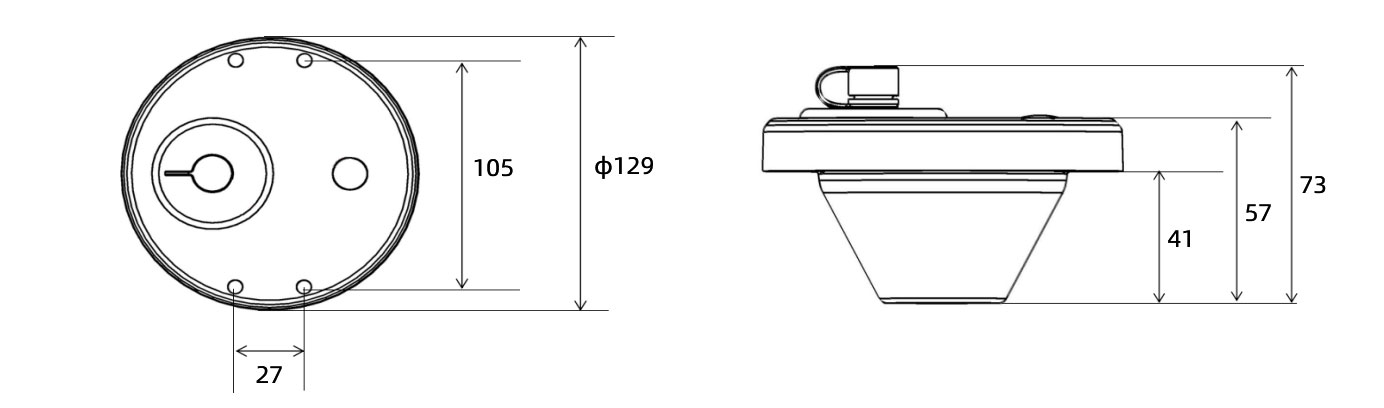

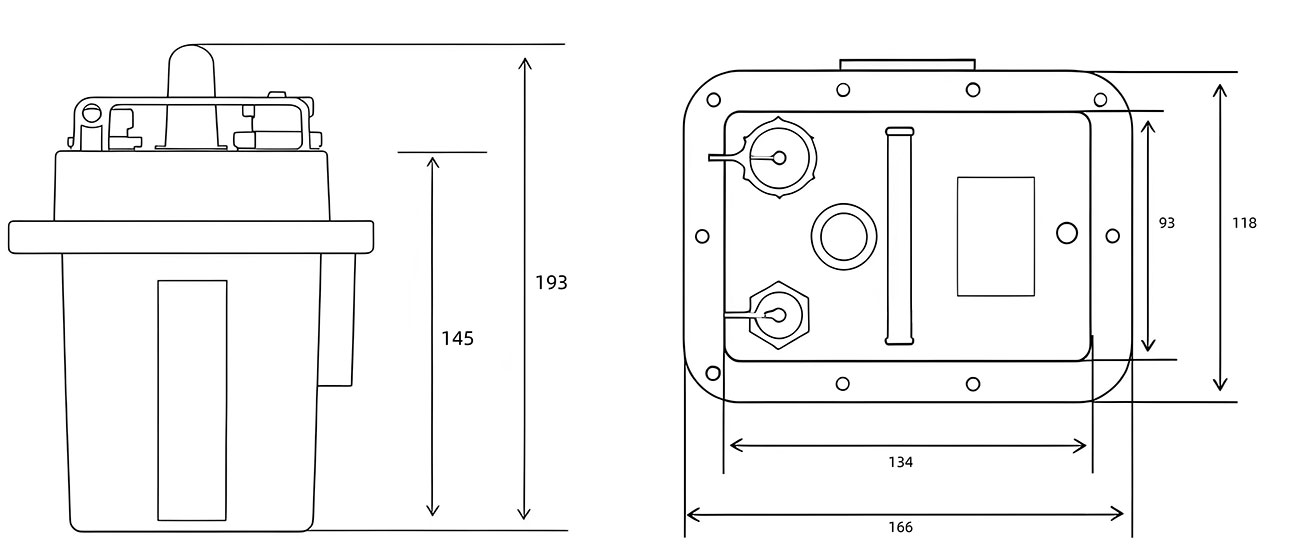

窨井终端尺寸1

▋ 主要功能

BOY-SW08-A1 雷达液位监测仪采用60GHz高频雷达波测量技术，内置温度补偿，集成串口通信等功能。

功能	描述
水位采集	采集周期定时采集水位，水位量程15米
数据传输	通过LoRa/NB-IoT/4G进行数据发送
数据存储	可保存50万条数据记录，掉电数据不丢失
数据显示	液晶显示，可现场查看液位实测值与设备参数等信息
参数设置	支持本地参数设置、远程参数设置及蓝牙无线配置
蓝牙通信	内置蓝牙蓝牙通信，可实现现场蓝牙调试
数据自动补发	历史数据传输，实现监测数据的连续性、完整性
电源管理	大容量可充电锂电池供电，无需外接电源
低功耗工作	支持低功耗休眠工作模式，电压不足时自动报警

▋ 产品特点

BOY-SW08-A1 雷达液位监测仪具有高精度、高可靠、高稳定、安装便捷、适用性广等特点。


非接触测量	一体化结构	波长更短
无磨损，无污染	天线尺寸小，安装便利	对倾斜固体表面有更好效果

波束角小	IP68防护等级	毫米级测量精度
能量集中，有利于避开干扰物	环境适应性强，不受腐蚀、泡沫影响	不受水蒸气、温度和压力变化影响

高频率	高信噪比	大量程小盲区
适应于低介电常数物料测量	波动环境也能获得更优性能	可靠性强，测量盲区小

▋ 产品参数

硬件系统
处理器	32位ARM Cortex-M4处理器内核
数据存储	16MB
屏幕参数
颜色	白底黑字
显示尺寸	2寸 44mm(W)× 28mm(H)
分辨率	128 × 64
背光模式	LED
工作温度	-15℃～+55℃
储存温度	-25℃～+65℃
无线参数
无线模块	无线模块工业级无线模块
标准及频段	可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE 可选单模、多模或全网通讯
理论带宽	FDD-LTE：下行速率150Mbps，上行速率50Mbps TDD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mbps，上行速率5.76Mbps TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
发射功率	≤ 24 dBm
接收灵敏度	≤ -109 dBm
水位参数
水位量程	15 米（可制定其他量程）
分辨率	1 mm
测量精度	≤±1cm
测量盲区	< 16 cm
功耗	平均≤8mA@DC12V
接口类型
电源接口	工业级端子接口，内置电源反向保护和过流/过压保护
串口	1组RS485接口
串口	数据位：5、6、7、8位停止位：1、1.5、2位校验：无校验、奇校验、偶校验串口速率：1200-115200bps
应用接口	1组模拟量输入接口 12位AD，支持4-20mA电流信号和0-5V电压信号
USIM卡接口	标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护
天线接口	SMA接口，外接高增益防水天线
蓝牙通信	内置蓝牙通信模块
电池供电
标准电源	DC 3.6V
供电范围	DC3.4~4.2V
工作电流	< 8mA(不包括通信)
静态值守电流	< 0.2 mA
充电管理	内置充电模块，支持太阳能电池板浮充供电
电池	内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选)
环境参数
工作温度	-15℃～+55℃
储存温度	-25℃～+65℃
相对湿度	95%RH(无凝结)
