BOY-WR04 投入式液位监测仪
产品特点：
1、安装简便，体积小，不占用狭小的井下空间
2、高可靠性，防护等级为IP68，采用耐腐蚀材料
3、长时间待机，大容量可充电锂电池供电
▋ 产品介绍
BOY-WR04 投入式液位监测仪是针对雨水井下、暗渠水位人工统计管理，效率低下，监管不力的问题，结合专业人员多年的经验研发设计了一款水位数据采集传输设备。该设备具有外观小巧，施工简单等特点，解决了施工复杂的问题，可跟市政管网、地下水工程融为一体，特别适用于雨水井下、暗渠水位监测。投入式液位监测作为智慧排水建设的重要内容，实时对井下液位情况进行监测，为决策提供有力的数据支持，减少人民和财产损失，保障居民出行安全。

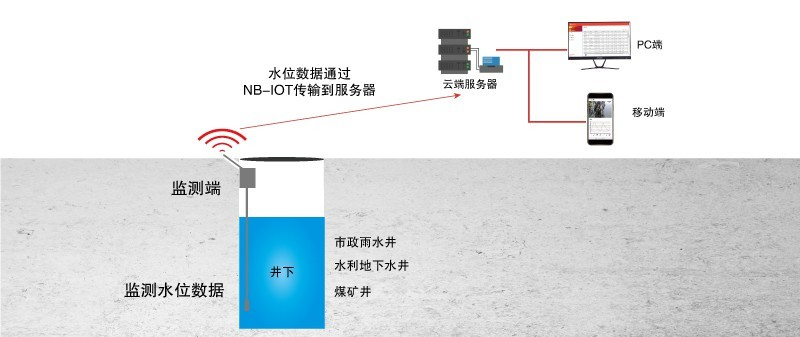

▋ 工作机制
BOY-WR04 投入式液位监测仪通过压力式水位计实时监测井下、灌渠水位高度，并通过4G/NB-IoT等通信方式上报云服务器，为市政管理者指挥决策提供数据支持，提升雨污井监测能力。

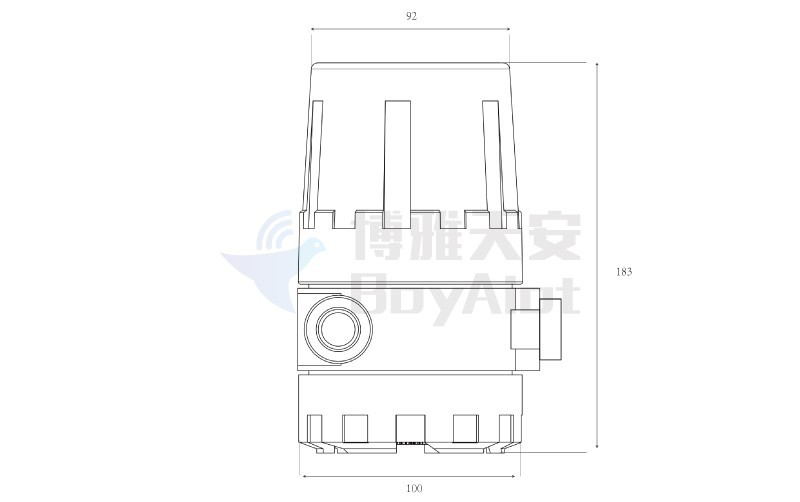

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
水位采集 | 根据设置采集周期自动采集水位 |
数据存储 | 对采集的数据进行处理存储，掉电不丢失 |
数据显示 | 液晶显示，可查看液位实测值与设备参数等信息 |
参数设置 | 支持远程和本地参数设置 |
蓝牙通信 | 内置蓝牙蓝牙通信，可实现现场蓝牙调试 |
通信方式 | 支持4G/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信模块 | 内置全网通通信模块 |
通信规约 | 符合SL651-2014《水文监测数据通信规约》要求 |
电源管理 | 内置大容量锂电池，长时间待机 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级，符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求，铝合金烤漆外壳，耐磨耐腐蚀 |
安装方式 | L形支架挂壁安装，安装维护简便 |
▋ 产品特点
BOY-WR04 投入式液位监测仪针对井下环境复杂，施工不便等缺点，结合多年市政管网监测经验研发而成。具有安装简便、测量精度高、远程在线监测等特点。
|
|
|
安装简便 | 长时间待机 | 使用寿命长 |
体积小，不占用狭小的井下空间，安装使用十分方便 | 内置大容量锂电池 | 传感器采用不锈钢外壳，整机采用IP68密封设计，耐高压、耐腐蚀、不易磨损 |
|
|
|
无线设计 | 高精度 | 高可靠性 |
无线传输，免去布线烦恼，节省成本 | 设备采用高精度毫米级压力传感器 | 不受被测介质气泡、沉积、电气特性的影响 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
屏幕参数 | |
颜色 | 白底黑字 |
显示尺寸 | 2寸 44mm(W)× 28mm(H) |
分辨率 | 128 × 64 |
背光模式 | LED |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
无线参数 | |
无线模块 | 无线模块工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤ 24 dBm |
接收灵敏度 | ≤ -109 dBm |
水位参数 | |
水位量程 | 0 ~ 7 / 15 / 20 / 50 / 100米或定制 |
分辨率 | 1 cm |
测量精度 | 0.5% FS、0.25%及 0.1% FS(可选) |
响应时间 | ≤ 5S |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口 |
数据位：5、6、7、8位 | |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | SMA接口，外接高增益防水天线 |
蓝牙通信 | 内置蓝牙通信模块 |
电池供电 | |
标准电源 | DC3.6V |
供电范围 | DC3.4~4.2V |
工作电流 | < 8mA(不包括通信) |
静态值守电流 | < 0.2 mA |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
电池 | 内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选) |
物理特征 | |
外壳 | 保护等级IP68，外壳和系统安全隔离 |
传感器尺寸 | Φ30mm，高147 mm(不包括线缆和安装件) |
传感器重量 | 约300g(不包含安装件) |
主机外观尺寸 | 尺寸Φ117mm，高172 mm(不包括天线和安装件) |
主机重量 | 约2000g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
相对湿度 | 95%RH(无凝结) |

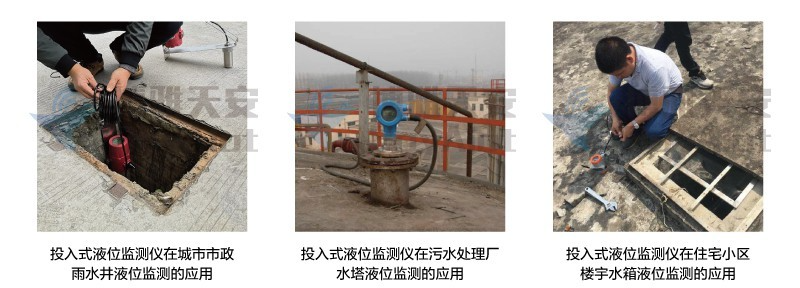

▋ 应用场景
BOY-WR04 投入式液位监测仪通过外套钢管插入井内即可实现井下水位监测，内置数据传输单元与锂电池，解决了城市市政施工繁杂的问题。适用于：给排水、雨污井、地下水、工业管网等水位实时监测场景使用。
▋ 常见问题
1、可以用于窨井液位监测吗？
可以，根据雨水井和污水井水质区别，我们针对性提供不同两款设备。污水井由于水体浑浊，建议采用污水井液位监测仪。
2、设备如何安装？
通过镀锌钢管插入井底，钢管用抱箍固定，主机通过支架固定在井壁上，井口位置预留小孔用于主机无线通信。
3、水体淹没设备可以正常工作吗？
设备采用铝合金材质，IP68防护等级。水体淹没可以正常监测数据并存储，但是如果淹没天线，电磁波被屏蔽无法发数，当水位降到主机以下，恢复数据传输并上报存储数据。
4、设备支持远程通信吗？多久发送数据？
支持无线通信，内置4G全网通模块。设备默认间隔15分钟采集一次，间隔1小时发送一条数据到服务器，可以根据实际需求灵活设置发送间隔时间。
5、设备能供电多久？
内置52000mAh一次性电池，默认规则下可连续工作3年以上。
