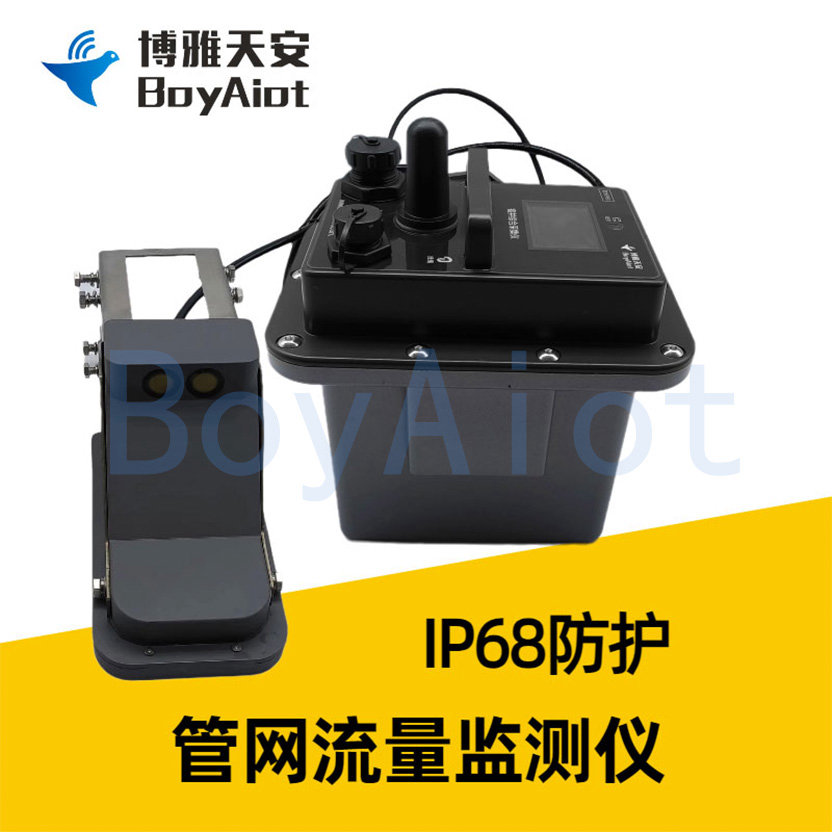

BOY-WF06-08-A2 管网流量监测仪
产品特点：
1、安装简便，体积小，不占用狭小的井下空间
2、高可靠性，防护等级为IP68，采用耐腐蚀材料
3、高精度，非接触式测量，抗干扰能力强
4、采用雷达+超声波的双波测流模式，满管、非满管均可测量
▋ 产品介绍
BOY-WF06-08-A2管网流量监测仪是一款高度集成了雷达测流和超声波测流优势，实现满管非满管全场景测流，同时兼具雷达产品顶部安装运维量极低的特点，适用于城市雨污水管网、入河排口等场景开发的流量在线监测设备。
▋ 工作机制
BOY-WF06-08-A2管网流量监测仪设备采用管道顶部安装，无需下井安装，极大提高人员和设备安全性，后期运维方便。外壳采用耐腐蚀、耐酸碱、耐碰撞材料，可以轻松应对复杂恶劣的管网工况。通过非接触式传感器实时监测污水井下水位高度，并通过4G/NB-IoT等通信方式上报云服务器，为市政管理者指挥决策提供数据支持，提升污水管网监测能力。

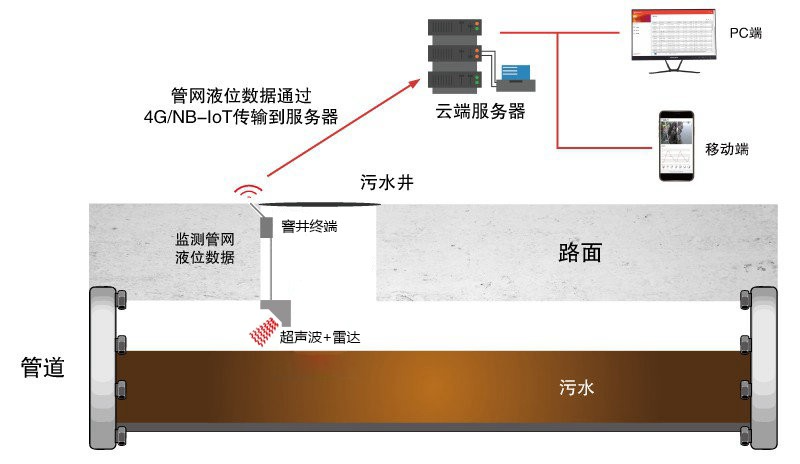

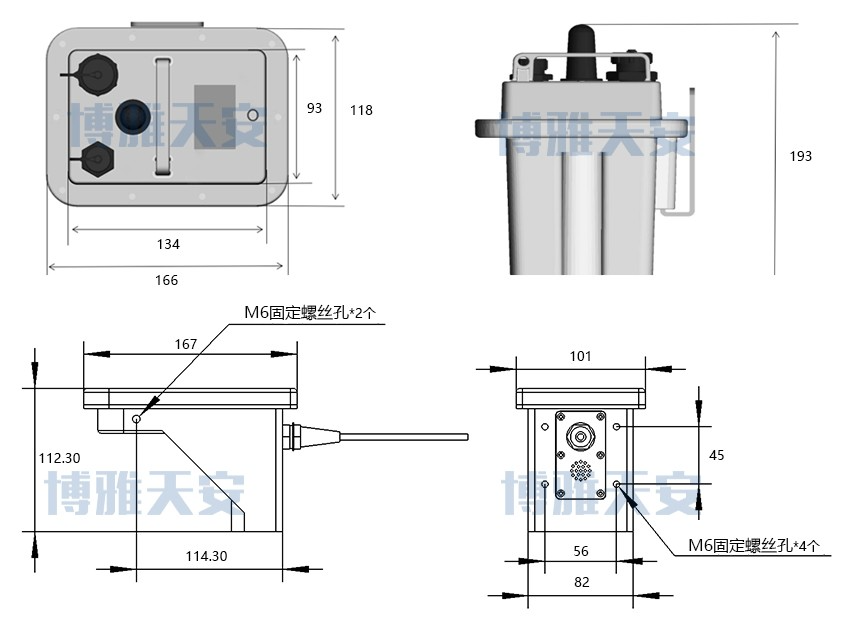

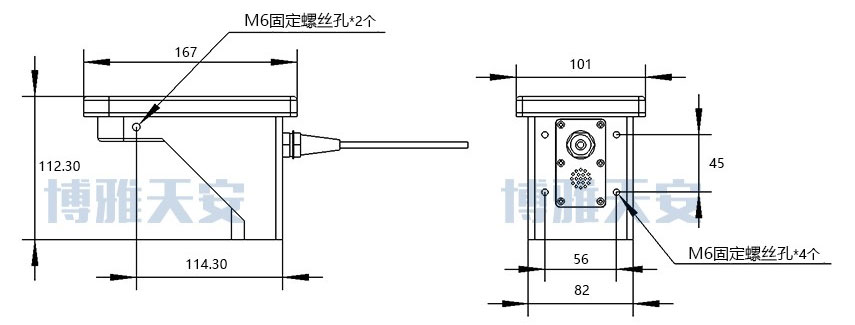

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
流量采集 | 根据设置采集周期自动采集水流量 |
数据存储 | 对采集的数据进行处理存储，掉电不丢失 |
数据显示 | 液晶显示，可查看液位实测值与设备参数等信息 |
参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置 |
通信方式 | 支持4G/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信模块 | 内置全网通通信模块 |
蓝牙通信 | 内置蓝牙通信，可实现现场蓝牙调试 |
通信规约 | 符合SL651-2014《水文监测数据通信规约》要求 |
电源管理 | 内置大容量锂电池，长时间待机 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级，符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求，铝合金烤漆外壳，耐磨耐腐蚀 |
安装方式 | L形支架挂壁安装，安装维护简便 |
▋ 产品特点
BOY-WF06-08-A2管网流量监测仪针对井下环境复杂，施工不便等缺点，结合多年市政管网监测经验研发而成。具有安装简便、测量精度高、长时间待机、远程数据遥测等特点。
|
|
|
安装简便 | 数据遥测 | 高可靠性 |
非接触式检测，不需要现场校准，安装使用方便 | 数据自动通过无线上传至服务器，数据不丢失 | 防护等级为IP68，浸没在水中不会引起设备故障 |
|
|
|
直观展示 | 长时间待机 | 分级预警 |
液晶显示屏参数配置及数据查看，方便现场工作人员 | 大容量可充电锂电池供电，低功耗，无需外接电源 | 可分别设置预警和报警值，液位超过限值自动报警 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
屏幕参数 | |
颜色 | 白底黑字 |
显示尺寸 | 2寸 44mm(W)× 28mm(H) |
分辨率 | 128 × 64 |
背光模式 | LED |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
无线参数 | |
无线模块 | 无线模块工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤ 24 dBm |
接收灵敏度 | ≤ -109 dBm |
流量计参数 | |
雷达测速量程 | 0.03～20m/s |
雷达测速精度 | ±0.01m/s；±1%FS |
雷达测速频率 | 24GHz |
雷达测速波束角 | 24° |
雷达测距范围 | 10m |
雷达测距精度 | ±1mm |
雷达测距频率 | 80Ghz |
雷达测距波束角 | 14° |
超声波测速范围 | 0～6m/s |
超声波测速精度 | ±0.01m/s；±1%FS |
超声波测速波束角 | 5° |
超声波测速俯仰角 | 30~70° |
功耗 | 超声波模式：平均电流：23mA，平均功耗：0.28w（@DC12V） 雷达模式：平均电流：130mA，平均功耗：1.56w(@DC12V) |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口 |
数据位：5、6、7、8位 | |
应用接口 | 1组模拟量输入接口 |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | SMA接口，外接高增益防水天线 |
蓝牙通信 | 内置蓝牙通信模块 |
电池供电 | |
标准电源 | DC 3.6V |
供电范围 | DC 7.2V |
工作电流 | < 20mA(不包括通信) |
静态值守电流 | < 0.2 mA |
电池 | 内置228Ah一次性电池 |
环境参数 | |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
相对湿度 | 95%RH(无凝结) |
▋ 应用场景

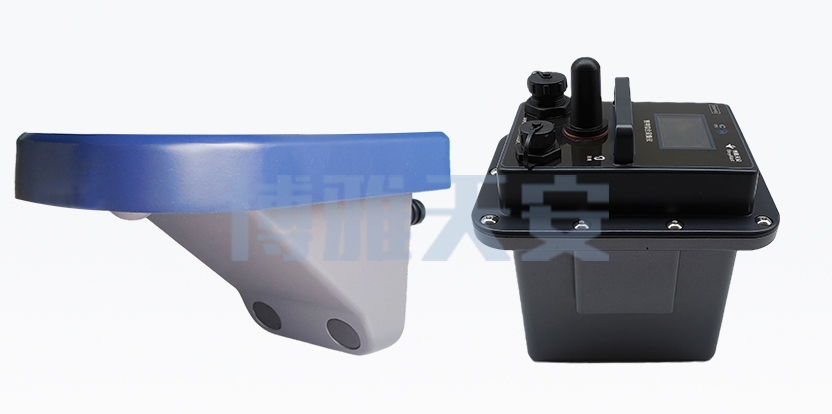

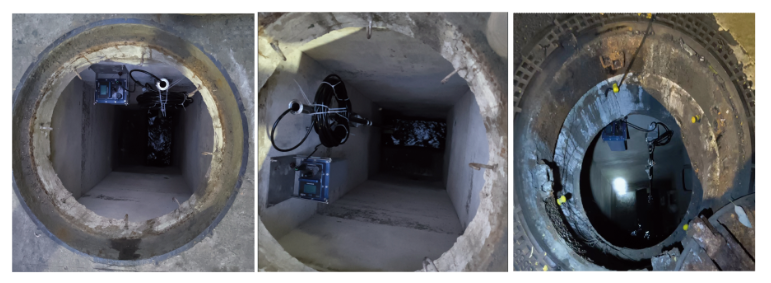

BOY-WF06-08-A2管网流量监测仪通过支架固定在井内壁即可实现污水井水位监测，内置数据传输单元与锂电池，解决了城市市政施工繁杂的问题。适用于：污水井、排水管道、污水管道、排污口等水位实时监测场景使用。
▋ 常见问题
1、设备如何安装?
支架先通过膨胀螺丝固定在并壁上传感器固定在了伸到槠管付置后周定专架安装为了避免井壁干扰，直径50cm以上管道适用。
2、设备可以防水吗?水体淹没设备会损坏吗?
可以防水，设备采用PC+ABS，IP68防护等级。
3、设备支持远程通信吗?多久发送数据?
支持无线通信，内置NB-IoT通信模块。设备默认间隔5分钟采集一次，间隔15分钟发送一条数据到服务器，可以根据实际需求灵活设置发送间隔时间。
4、设备能供电多久?
内置228Ah一次性电池，默认规则下可连续工作2年以上。
