BOY-WF06-A2 多普勒流量监测仪
产品特点：
1、接触式测量，测量精度更高
2、体积小，不占用狭小的井下空间，安装方便，维护简单
3、测量精度高，可以测量各种液体的流速，精度高达±1%
4、实时监测流量变化，及时发现管道堵塞、漏水等问题，保障排水管网系统的正常运行
▋ 产品介绍
BOY-WF06-A2多普勒流量监测仪通过多普勒效应原理实时监测排水管网重要节点的水位、流量等数据监测，全面掌握排水管网的运行状况，帮助排水管网系统管理人员了解管道的运行情况，及时发现问题，提高管道的运行效率。

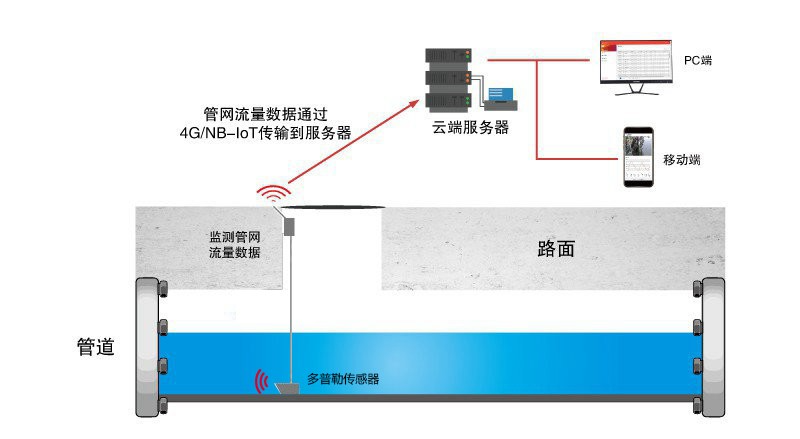

▋ 工作机制
BOY-WF06-A2多普勒流量监测仪利用多普勒效应监测管网水体流量，液位深度测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。通过监测主机内置GPRS/4G/NB-IoT等通信方式上报云服务器，为行业用户指挥决策提供数据支持，提升城市水务监测能力

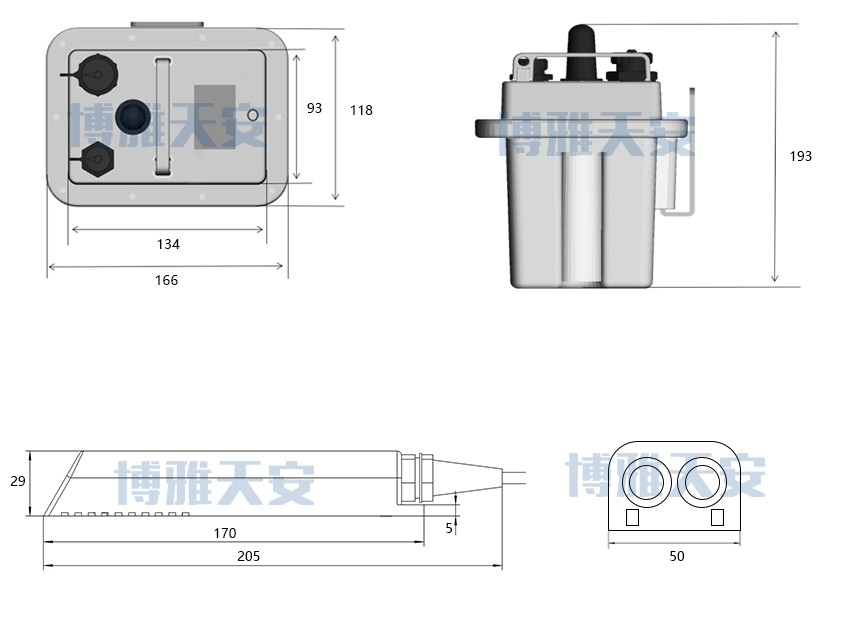

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
流量监测 | 流速监测、流量计算、入水排水流量监测 |
数据传输 | 通过RS485进行数据发送 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级，符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求，铝合金烤漆外壳，耐磨耐腐蚀 |
电源管理 | 大容量可充电锂电池供电，无需外接电源， |
数据显示 | 液晶显示，可查看液位实测值与设备参数等信息 |
参数设置 | 支持蓝牙远程和本地参数设置 |
▋ 产品特点
由于地下排水管道系统的情况比较复杂，BOY-WF06-A2多普勒流量监测仪采用微波技术对水体进行非接触式测量,不易受污水腐蚀,不受泥沙影响。设备具有测量速度块、测量精度高、稳定可靠、安装便捷、自动上报等特点。
|
|
|
多环境应用 | 测量精度高 | 安装便捷 |
不易受污水腐蚀，甚至可用于有污染物或沉淀物的复杂水环境 | 可以测量各种液体的流速，精度高达±1% | 外观小巧,不占用狭小的井下空间，安装方便,易于维护 |
|
|
|
高可靠性 | 长时间待机 | 远程管控 |
接触式测量,具有更强的抗干扰性,大大提高了测量精度和可靠性 | 超低功耗,内置锂电池可连续工作12个月以上 | 4G/NB-IoT通信功能可实现野外远距离通信,无需人工观测 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
屏幕参数 | |
颜色 | 白底黑字 |
显示尺寸 | 2寸 44mm(W)× 28mm(H) |
分辨率 | 128 × 64 |
背光模式 | LED |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
无线参数 | |
无线模块 | 无线模块工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤ 24 dBm |
接收灵敏度 | ≤ -109 dBm |
流量计参数 | |
测量种类 | 流速、液位、温度、瞬时流量，累计流量 |
测量方式 | 连续在线式 |
测量原理 | 流速：声学多普勒法，液位：压力式，流量：速度面积法 |
流速参数 | 量程：0.021m/s～6.50m/s，分辨率：0.001m/s，精度：±1.0%±1cm/s |
水位参数 | 量程：0.03m～10m（可定制），分辨率：0.001m，精度：0.001m |
水温参数 | 量程：-10℃～60℃，分辨率：0.1℃，精度：±0.5℃ |
发射频率 | 2MHz |
瞬时流量范围 | 0.01m³/s～9999m³/s |
累计流量范围 | 0.1m³～999999999m³ |
工作水深 | 0m～10m |
响应时间 | 1s |
稳定时间 | 7s |
数据更新周期 | 6s～60s（可调） |
防护等级 | IP68 |
功耗 | 工作模式≤0.8W（电流65mA），待机模式≤≤0.14W（电流20mA） |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口 |
数据位：5、6、7、8位 | |
应用接口 | 1组模拟量输入接口 |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | SMA接口，外接高增益防水天线 |
蓝牙通信 | 内置蓝牙通信模块 |
电池供电 | |
标准电源 | DC 7.2V |
供电范围 | DC7~8V |
工作电流 | < 8mA(不包括通信) |
静态值守电流 | < 0.2 mA |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
电池 | 内置228AH一次性电池 |
环境参数 | |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
相对湿度 | 95%RH(无凝结) |

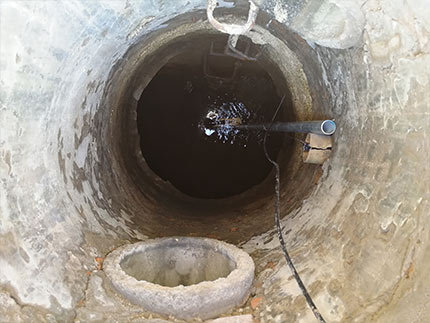

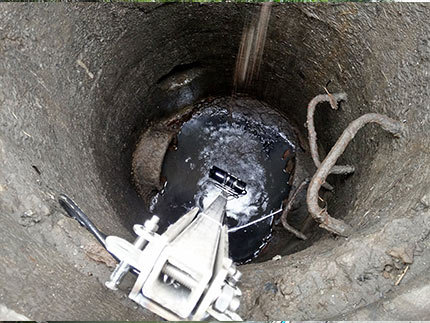

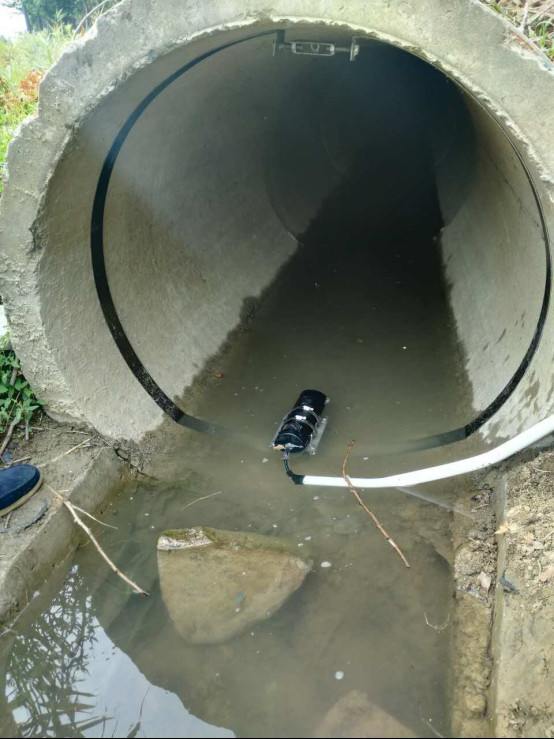

▋ 应用场景
▋ 常见问题
1、设备用来做什么用？
答：用于城市管网流量监测，预防管道堵塞。
2、设备如何安装？
答：先传感器固定在支架末端，将支架从窨井下放到下水管道内部，然后支架通过膨胀螺丝固定在井壁上，同时监测主机也固定在支架上。
3、设备可以防水吗？水体淹没设备会损坏吗？
答：可以防水，设备采用铝合金材质，IP68防护等级。
4、水面淹没传感器可以正常使用吗？
答：无法正常使用，待水位降到传感器以下，恢复流量数据正常采集。
5、设备多久需要进行维护？如何维护？
答：根据水体水质情况，正常情况下，大约间隔2-3个月，定期现场维护。维护可以先在监测主机查看设备状态是否正常，如果不正常，需要将传感器支架拉出，查看传感器表面是否有附着物并清理。
6、设备多久发送数据？
答：设备默认间隔15分钟采集一次，间隔1小时发送一条数据到服务器，可以根据实际需求调整发送间隔时间。
