1、非接触测量,无磨损,无污染
2、一体化结构,天线尺寸小,安装便利
▋ 产品介绍
BOY-SW08-FM02雷达式水位计是60G高频雷达水位计,实现连续精确的水位(液位)监测。抗干扰,不受温度、湿度、水中污染物、漂浮物等影响。测量精度高、功耗极低、体积小、安装便捷,广泛应用于适用于江河、水库、冶金、化工等环境水位监测。
▋ 工作机制
BOY-SW08-FM02雷达式水位计基于频率调制连续波原理,在发射的雷达信号波束上施加一个线性频率调制信号,通过反射的返回信号与发射信号之间的频率差值换算测量物体到传感器的距离。主要用于水库、河流、化工等水位测量场合,设备安装简便、精度高,能够很好的满足用户对于产品高精度和高稳定性的需求。
▋ 主要功能
BOY-SW08-FM02雷达式水位计采用60GHz高频雷达波测量技术,内置温度补偿,集成串口通信等功能。
功能 | 描述 |
水位采集 | 根据设置的工作参数实时采集水位高程信息 |
通信方式 | RS485 |
通信协议 | Modbus RTU |
本地配置 | 支持通过微信小程序,连接蓝牙对设备进行参数设置 |
防护等级 | IP68 |
▋ 产品特点
BOY-SW08-FM02雷达式水位计具有高精度、高可靠、高稳定、安装便捷、适用性广等特点。
非接触测量 | 一体化结构 | 波长更短 |
无磨损,无污染 | 天线尺寸小,安装便利 | 对倾斜固体表面有更好效果 |
波束角小 | IP68防护等级 | 毫米级测量精度 |
能量集中,有利于避开干扰物 | 环境适应性强,不受腐蚀、泡沫影响 | 不受水蒸气、温度和压力变化影响 |
高频率 | 高信噪比 | 大量程 小盲区 |
适应于低介电常数物料测量 | 波动环境也能获得更优性能 | 可靠性强,测量盲区小 |
▋ 产品参数
发射频率 | 60GHz |
测量范围 | 0.16m-50m |
测量分辨率 | 1mm |
测量精度 | ±5mm |
天线样式 | 透镜 |
通讯类型 | RS485 |
过程温度 | -40 ~85℃ |
功耗 | 平均≤8mA@DC12V |
外壳材料 | 工程塑料 |
防护等级 | IP68 |
工作电压范围 | 5V - 28V DC |
盲区 | 0.16m |

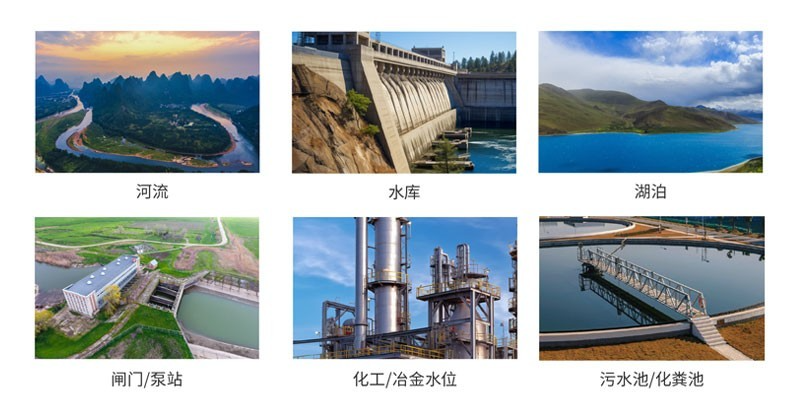

▋ 应用场景
BOY-SW08-FM02雷达式水位计满足水位(液位)的连续精确测量,特别适用于流动水体、大中小河流、水库和腐蚀性强的化工、冶金等工业水位计量的场合。
