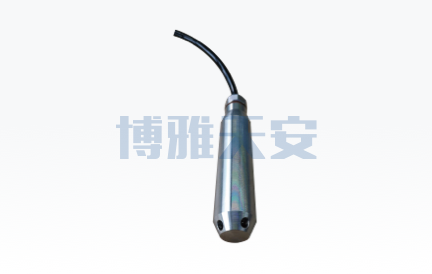

BOY-WR04-S 压力式水位计

▋ 产品介绍

        BOY-WR04-S 压力式水位计采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位干不锈钢壳体内，将传感器信号转换为标准输出信号。压力式水位计具有抗干扰、温度漂移小、测量精度高、稳定性好、寿命长等优点。广泛用于河道、水库、地下水、供排水、污水处理等水位监测。

▋ 工作机制

　　传感器迎液面受到的压力公式为∶P=p*g*h+Po式中：

　　P∶传感器迎液面所受压强(为方便理解，以下统称压力)

　　p∶被测液体密度

　　g∶重力加速度(调试时按照9.8015)

　　Po：液面上大气压

　　h∶传感器投入液体的深度

　　当传感器投入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔，通过线缆导气管将液面上的大气压Po与传感器的负压腔相连，以抵消传感器正面的Po，使传感器测得压力为p*g*h，显然，通过测取压力P，可以得出液位深度。

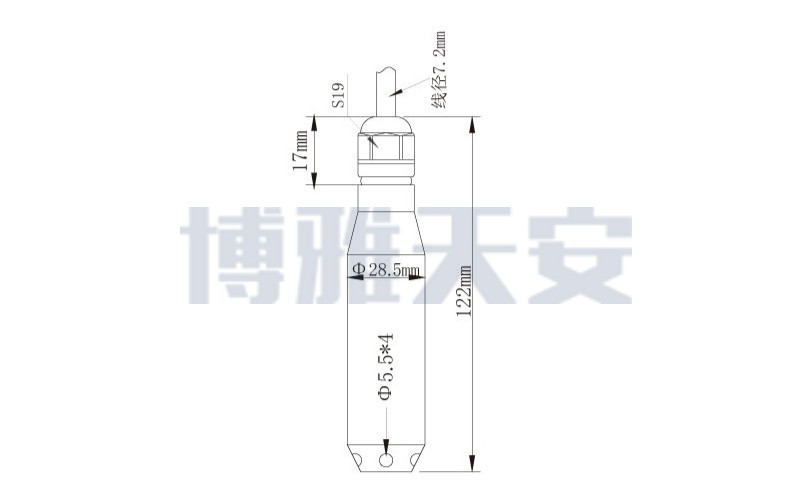

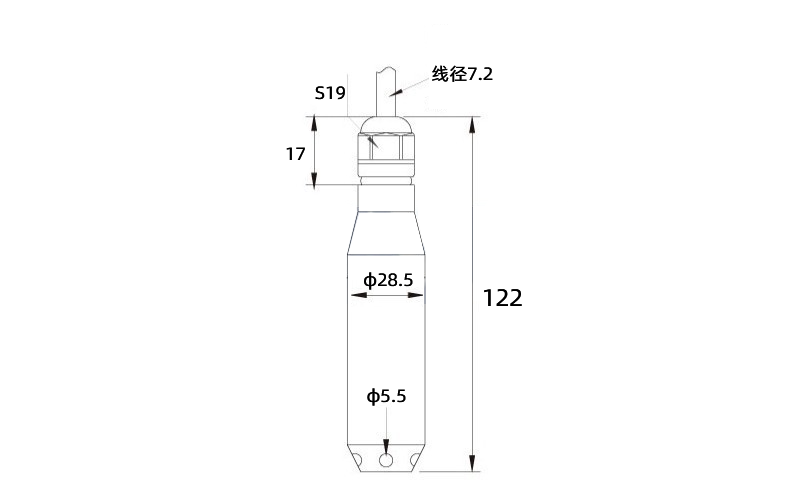

▋ 产品尺寸

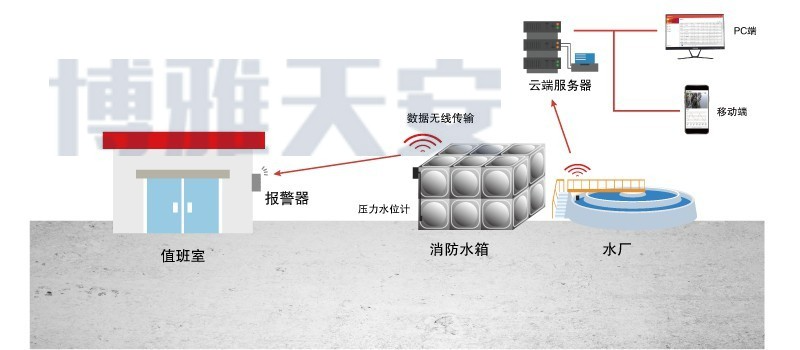

▋ 主要功能

▋ 产品特点

        BOY-WR04-S 压力式水位计具有抗干扰、温度漂移小、测量精度高、稳定性好、寿命长等优点。

▋ 产品参数

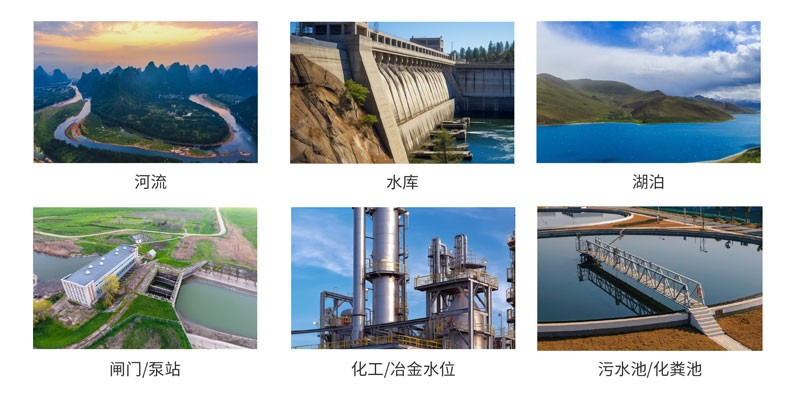

▋ 应用场景

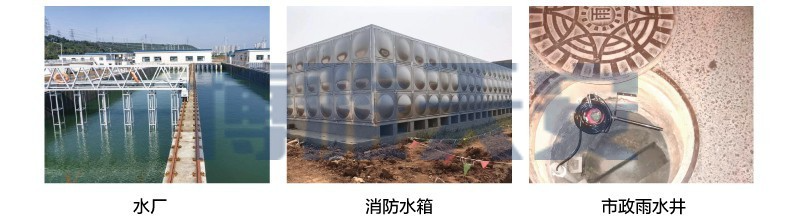

   　适用于：水厂、炼油厂、化工厂、污水处理厂、高楼供水系统等对供水池、配水池、水处理池、市政雨污水井、水罐、水箱、油罐、油池等各种液体静态、动态液位的测量。

▋ 常见问题

1、设备测量原理?

　　答：当传感器投入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔，通过线缆导气管将液面上的大气压与传感器的负压腔相连，以抵消传感器正面，使传感器测得压力，通过测取压力，可以得出液位深度

2、设备量程是多少?

　　答：测量量程默认0～10米，更大量程需要定制。

3、设备测量精度是多少?

　　答：测量精度不高于0.5%，比如10米量程，精度是5cm。

4、设备可以防水吗?水体淹没设备会损坏吗?

　　答：可以防水，设备IP68防护等级。

5、设备通信方式?支持什么通信协议?

　　答：支持RS485通信，支持Modbus通信协议。

▋ 安装注意事项

1、须在无加压和无供电的情况下进行设备的安装

2、禁止测量与本产品接触材质不兼容的介质。

3、不能在设备上进行任何修改或变更。

4、要轻拿轻放不能随意抛扔，安装本产品时请不要使用蛮力。

5、本产品可垂直、倾斜或水平安装在罐体、槽内，应确保避免泥沙等杂质埋没或堵塞变送器探头部分。

6、现场安装如需加装延长线时，请确保接线部分保持干燥通风，严禁浸泡和避免湿气、污垢堵塞电缆中心的大气连接管，否则会造成本产品损坏或测量不准。

7、请避免本产品的电缆线被刀或其他锋利的金属物体划伤，造成本产品进水损坏。

8、本产品属于弱电设备，布线时须与强电线缆分开布设，应遵守国家相关布线标准(GB/T50312-2016》进行布线。

　　i)确保电源供电电压符合本产品供电要求。

　　j)用户在使用时请不要自行拆解，更不能碰触膜片，以免造成产品损坏。
