BOY-SW02 电子水尺
产品特点：
2、可级联拼接：支持40cm/80cm/120cm/160cm/.../400cm等不同组合单元
3、整机IP68防水防潮，在恶劣的环境下保护好机身
▋ 产品介绍

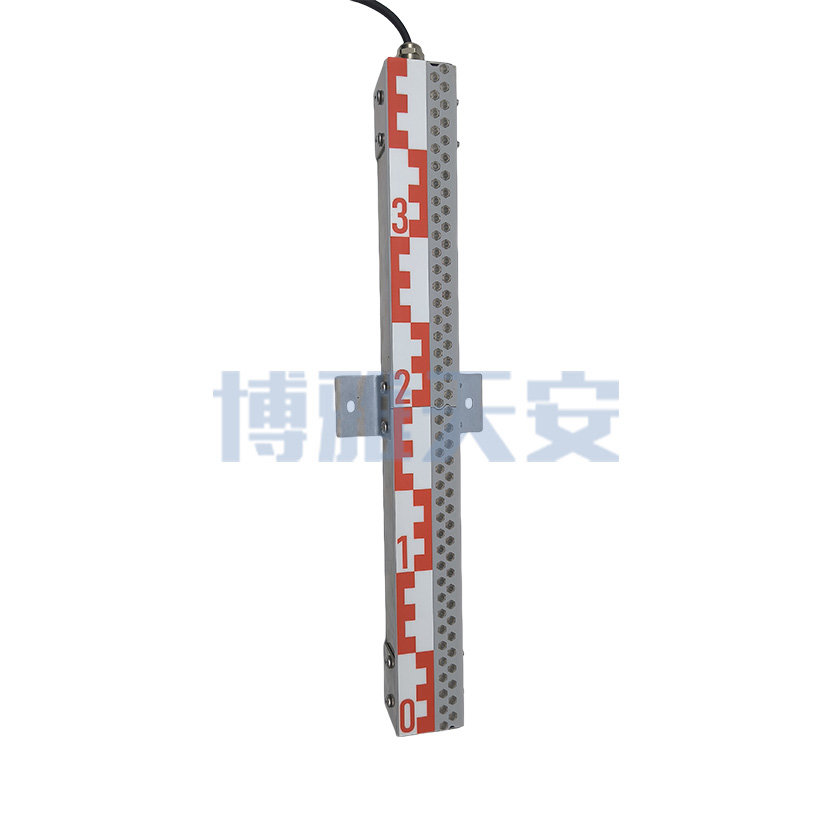

BOY-SW02 电子水尺是一种触点感应式传感器测量和通信终端一体合一的水位测量设备。BOY-SW02 电子水尺利用水的微导电性原理，测量电极的水位数据，IP68防水等级，支持40cm/80cm/120cm多精度拼接，解决了复杂水位测量场景下容易受环境因素影响，无法数据远传，而且现场施工费用高问题。该设备具有稳定可靠，安装便捷，自动测量上报等特点，适用于下道路积水,涵洞积水,水库,河道湖泊,农渠,灌渠等液位实时测量场景使用。
▋ 工作机制

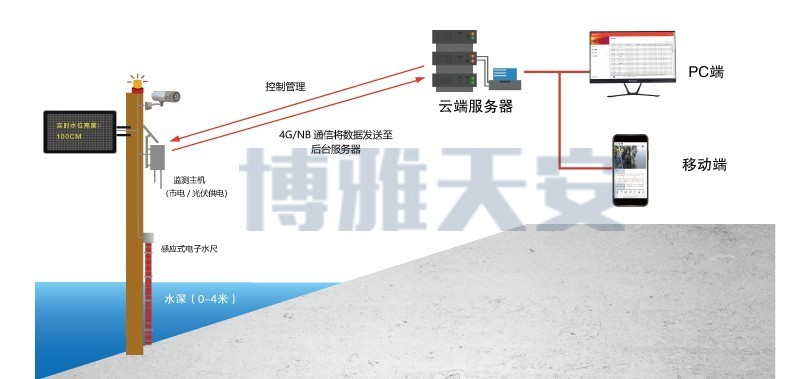

BOY-SW02 电子水尺通过感应式触点原理实时测量河道、灌区、下立交水位高度，并通过4G/NB-IoT等通信方式上报云服务器，为行业用户指挥决策提供数据支持，提升水文测量能力。

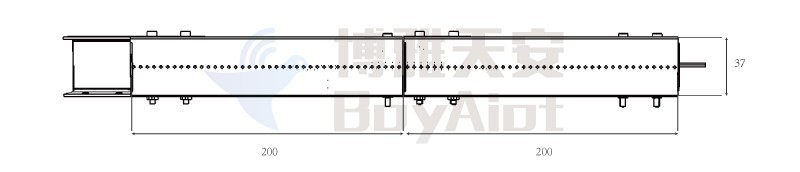

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
数据采集 | 采集水位信息 |
工作原理 | 水体微软导电性，不锈钢触点 |
数据存储 | 对采集的数据进行处理、编码、存储 |
LED联动 | 可控制现场LED诱导屏预警指示 |
图像抓拍 | 可控制现场摄像机拍照上报 |
参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置 |
蓝牙通信 | 内置蓝牙蓝牙通信，可实现现场蓝牙调试 |
数据读取 | 支持远程和本地历史数据提取 |
远程控制 | 支持本地联动和远程开关控制输出 |
通信方式 | 支持2G/3G/4G等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信模块 | 内置全网通通信模块 |
通信规约 | 支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制 |
电源管理 | 具备太阳能充电控制功能 |
低功耗工作 | 工作支持低功耗休眠工作模式 |
防护等级 | 防护等级防腐耐压水密灌胶，IP68 防护等级，符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求 |
▋ 产品特点
BOY-SW02 电子水尺采用触点测量原理，针对传统水位传感器的零漂、温漂影响等缺点，结合多年水文测量经验研发而成。具有测量精度高、稳定可靠、使用方便等特点。
|
|
|
一体化成型 | 多环境应用 | 远程遥测 |
一体化设计，产品一体成型，安装方便 | 不锈钢防护外壳、铜合金触点，能在复杂恶劣环境下使用 | 4G/GPRS通信功能可实现野外远距离通信，无需人工观测 |
|
|
|
高稳定性 | 长时间待机 | 高精度 |
无机械运动部件，有效防止干扰 | 低功耗设计，可长时间在线监测 | 不会随着量程的扩大而改变没有零点漂移和温度漂移 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
水位参数 | |
水位量程 | 40cm、80cm、120cm、160cm、200cm、240cm、320cm、400cm |
分辨率 | 0.5cm |
测量精度 | 0.5cm |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS232接口 |
数据位：5、6、7、8位 | |
应用接口 | 1组模拟量输入接口 |
LED控制接口 | 1组LED控制接口 |
Lora通信 | 内置Lora通信模块 |
摄像机接口 | 1组图像摄像机数据接口 |
网络接口 | 外置1组RJ45以太网接口(可选) |
蓝牙接口 | 蓝牙通信：内置蓝牙通信模块 |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 1个标准SMA阴口天线接口，特性阻抗50欧 |
电源供电 | |
标准电源 | DC 12V |
供电范围 | DC 5-16V |
充电管理 | 内置充电模块，支持太阳能电池板（标配）浮充供电 |
电池 | 内置20000mAh锂电池 |
物理特性 | |
外壳保护 | 等级IP68，外壳和系统安全隔离 |
外形尺寸 | 传感器：45 ×37 × 120mm + 45 ×37 × 量程(不包含安装件) |
重量 | 传感器：20g/cm(量程) + 500g(不包含安装件) |
环境参数 | |
工作温度 | -15℃～+55℃ |
储存温度 | -35℃～+70℃ |
相对湿度 | 95%RH(无凝霜) |

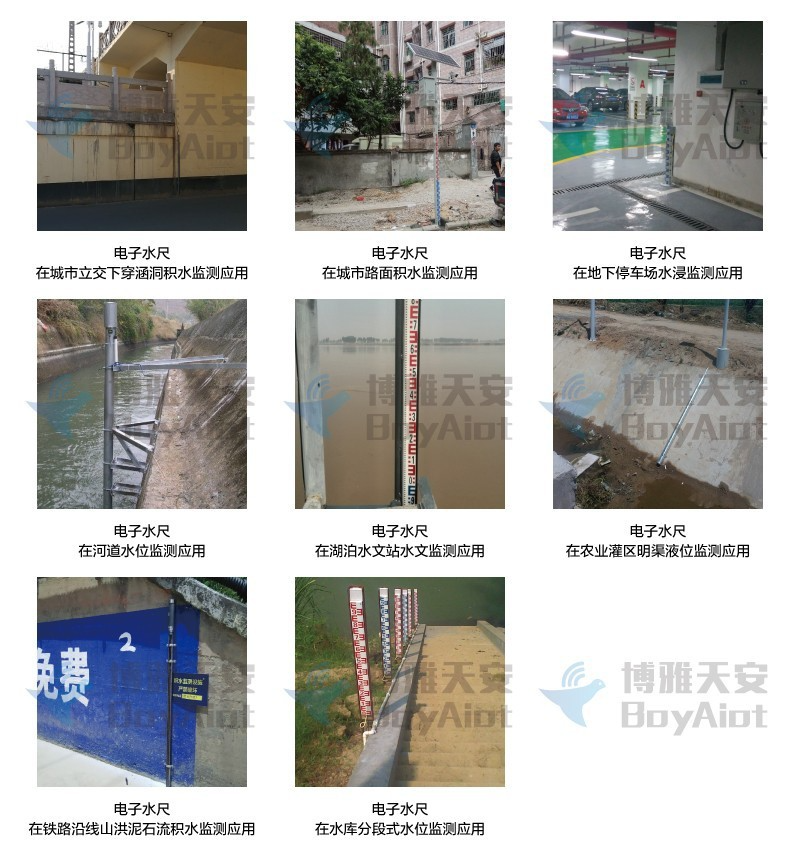

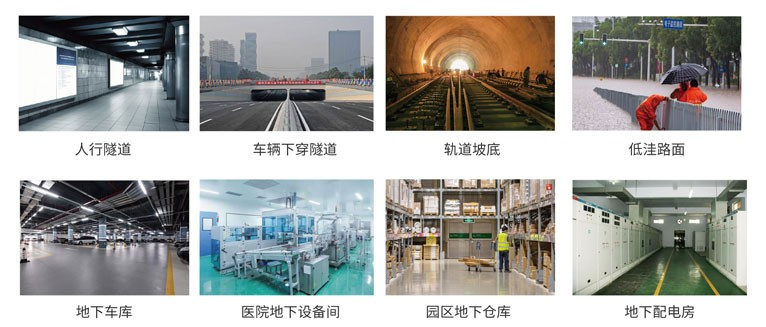

▋ 应用场景
BOY-SW02 电子水尺通过感应式触点测量原理，立杆即可实现水位测量，内置数据传输单元与锂电池，解决了城市施工繁杂的问题。适用于下立交积水、水库、河道湖泊、农渠灌渠等水位实时测量场景使用。

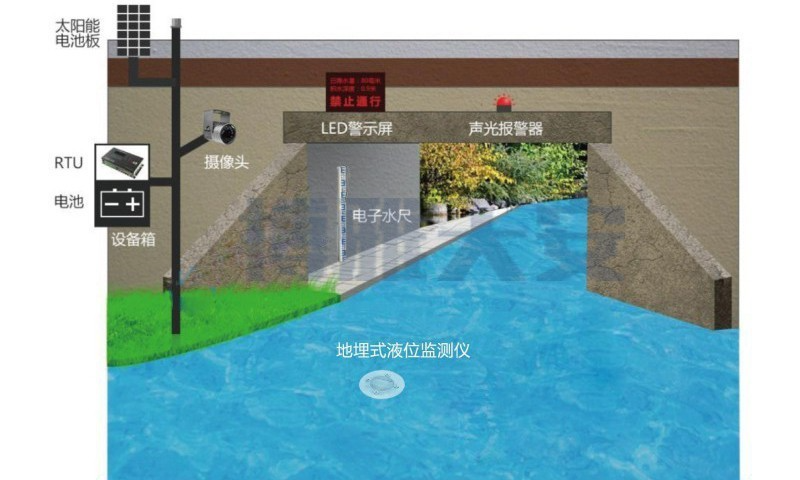

▋ 下立交积水测量预警系统
下立交积水测量预警系统的建设，能够通过触点测量下立交水位，第一时间获得准确内涝测量数据，为城市管理者指挥决策提供数据支持，提升城市应急能力。
▋ 常见问题
1、电子水尺测量原理？
电子水尺利用感应式触点，通过水的微软导电性原理，测量电极的水位数据。
2、电子水尺测量量程?
电子水尺测量量程从0.4-4米。量程为0.8/1.2/1.6/2.0/2.4/3.2/4.0米可选。
3、一体化电子水尺需要外置通信模块吗?
不需要。一体化电子水尺采用一体化设计，包含通信模块和电池。可以通过内置4G全网通模块上报服务器。
4、一体化电子水尺多久发送数据?
一体化电子水尺默认间隔15分钟采集一条数据，间隔1小时发送一条数据到服务器，用户也可以根据实际需求调整发送间隔时间。
5、一体化电子水尺能供电多久?是否需要外接电源?
一体化电子水尺内置20Ah电池，可接市电和太阳能(标配3W太阳能板)充电。默认情况下，阴雨天条件下可连续工作5个月。
