BOY-WR03 地埋式液位监测仪
产品特点：
▋ 产品介绍
BOY-WR03 地埋式液位监测仪采用埋地式安装，不受地形限制；通过物联网技术实现云平台监测预警。主要应用于城市内涝积水监测领域，可实时监测低洼路段的积水情况，构建完善的城市内涝预警系统，为城市防灾指挥调度决策提供道路积水实时信息，城市内涝分析及排水调度支撑；为公众出行提供预警提醒，避免公众生命财产遭受损失，适用于城市管理、市政交通道路、住宅小区、低洼地带、地下停车场、物流园区等场景。

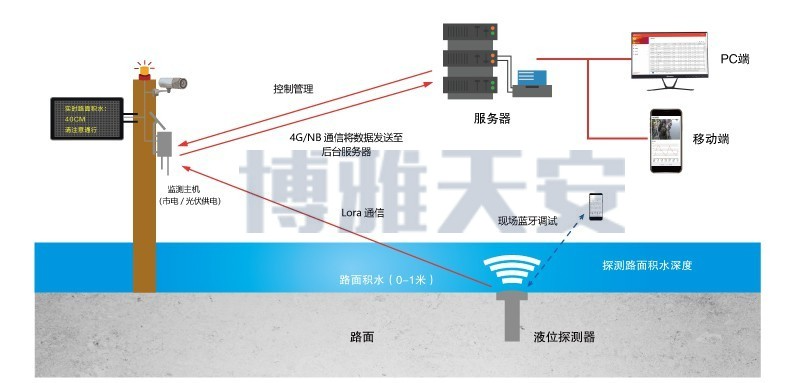

▋ 工作机制
BOY-WR03 地埋式液位监测仪通过积水探测器监测地面积水深度，并通过内置GPRS/4G/NB-IoT等通信方式上报云服务器，为行业用户指挥决策提供数据支持，提升城市水文监测能力。同时可通过LoRa通信方式传送至附近监测主机进行现场预警指示。
▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
积水探测 | 智能传感器检测积水状态，没积水不采集 |
水位采集 | 采集周期定时采集水位，水位量程1米 |
智能采集频度 | 多个采集频度自动控制，水位越高采集越频繁 |
数据存储 | 可保存50万条数据记录，掉电数据不丢失 |
LED联动 | 可控制现场LED诱导屏预警指示 |
图像抓拍 | 可控制现场摄像机拍照上报 |
数据传输 | 通过LoRa/NB-IoT/4G进行数据发送 |
平安报 | 定时发送平安报数据 |
数据自动加报 | 水位数据变化，自动报送 |
数据自动补发 | 保障数据的完整性 |
参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置 |
蓝牙通信 | 内置蓝牙蓝牙通信，可实现现场蓝牙调试 |
低功耗工作 | 支持低功耗休眠工作模式，默认规则待机工作3-5年 |
▋ 产品特点
BOY-WR03 地埋式液位监测仪是针对城市内涝难题，结合多年城市防灾减灾经验及城市积水特点研发而成。具有体积小巧，埋入路面即可实现积水监测，具有施工规模小、城市景观影响小、测量精度高等特点。
|
|
|
一体化成型 | 智能采集 | 灵活组网 |
304不锈钢外壳坚固耐用，安装仅需半小时 | 多个采集频度智能控制，水位越高采集越频繁 | 支持通过4G/NB-LOT/LoRa进行数据通信 |
|
|
|
大数据储存 | 长时间待机 | 远程管控 |
可储存10年积水数据 | 内置大容量锂电池，待机5年 | 远程参数设置、数据提取和远程升级 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
LoRa参数 | |
标准及频段 | 438MHz |
水下通信距离 | 100米 |
空旷通信距离 | 3.5km |
发射功率 | +20dBm |
接收灵敏度 | -139dBm@LoRaTM和62.5Khz&SF=12&146bps |
数据速率 | 1.2K～300Kbps@FSK |
水位参数 | |
水位量程 | 2m |
分辨率 | 1mm |
测量精度 | 0.5% |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS232接口 |
数据位：5、6、7、8位 | |
应用接口 | 1组模拟量输入接口 |
LoRa通信 | 内置Lora通信模块 |
LED控制接口 | 1组LED控制接口 |
摄像机接口 | 1组图像摄像机数据接口 |
网络接口 | 外置1组RJ45以太网接口（可选） |
蓝牙接口 | 蓝牙通信：内置蓝牙通信模块 |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 2个标准SMA阴口天线接口，特性阻抗50欧 |
电源供电 | |
标准电源 | DC 3.6V |
电池 | 内置DC3.6V/52000mAh锂电池 |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
供电范围 | DC 3.3-5V |
物理特性 | |
外壳 | 探测器：不锈钢，防护等级IP68，外壳和系统安全隔离 监测主机：铝合金，防护等级IP65，外壳和系统安全隔离 |
外形尺寸 | 探测器：Φ164mm，高134mm（不包括天线和安装件） |
重量 | 探测器：约1400g（不包括天线、安装件和包装） |
环境参数 | |
工作温度 | -25℃～+60℃ |
储存温度 | -35℃～+70℃ |
相对湿度 | 95%RH（无凝结） |

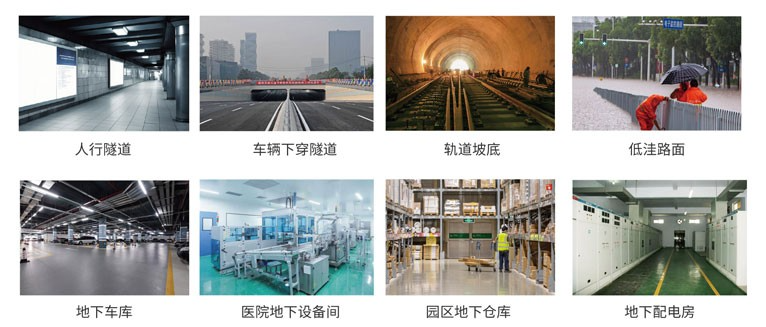

▋ 应用场景
BOY-WR03 地埋式液位监测仪体积小巧，埋入路面即可实现积水监测，解决了城市施工繁杂的问题，可跟道路、桥梁等工程融为一体，特别适用于城市道路积水监测，能够第一时间获得准确内涝监测数据。适用于：市政排水监测、公路交通、气象观测、智慧城管、防汛排涝等积水实时监测场景使用。

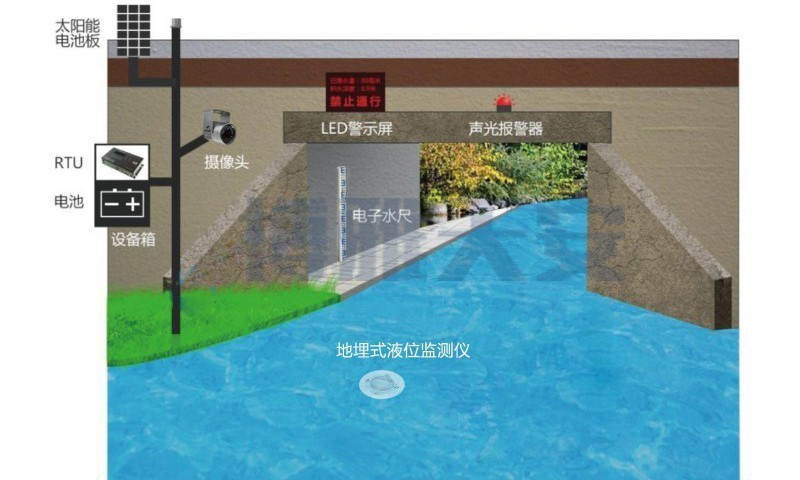

▋ 城市内涝监测预警系统
城市内涝监测预警系统的建设，能够第一时间获得准确内涝监测数据，为城市管理者指挥决策提供数据支持，提升城市应急能力。

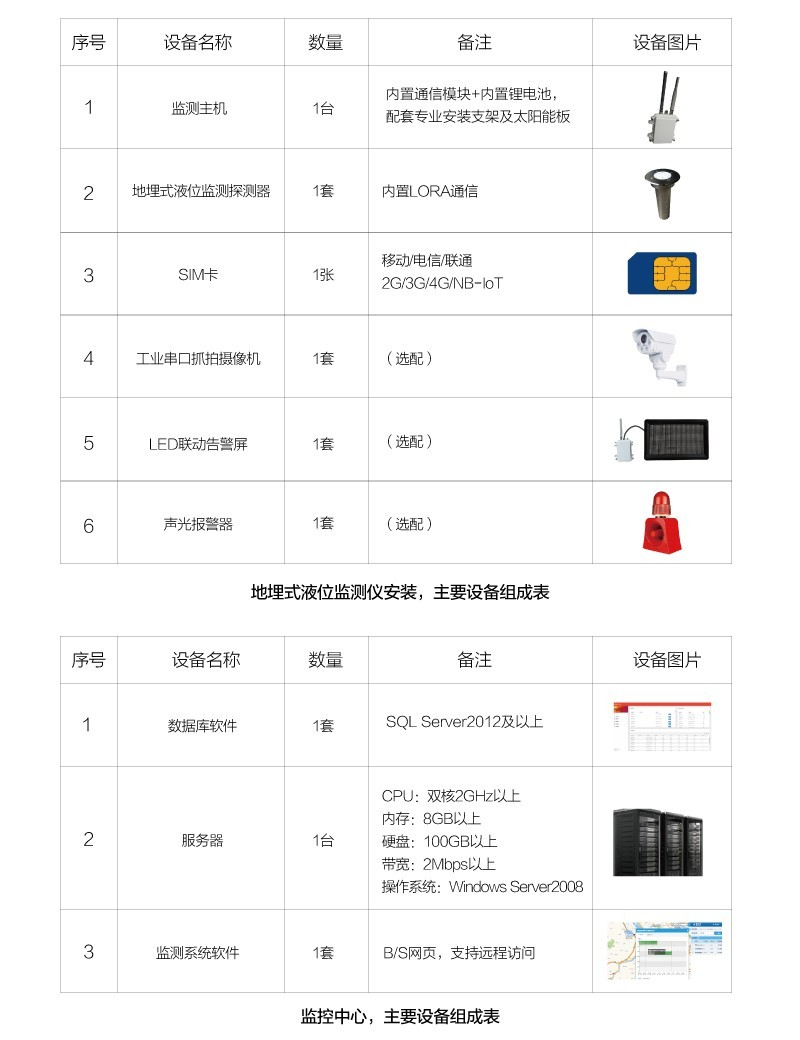

采用内涝积水监测仪配套平台的建设，包括信息查询平台、内涝积水模拟、风险决策支持平台、公众服务平台等解决方案。
▋ 产品资质
▋ 常见问题
1、设备如何通信?
探测端和监测主机间采用LoRa通信，监测主机通过4G上报服务器。
2、设备多久发送数据?
默认没有积水的时候，间隔15分钟采集一次，1个小时上报一条数据，有积水间隔5分钟采集并上报一条数据到服务器，也可以根据实际需求灵活设置发送间隔时间。
3、设备如何供电?需要多久更换电池?
探测端内置锂电池39000mAh，默认规则下连续工作5年更换电池;监测主机内置20000mAh电池，同时可通过市电和太阳能板(标配3W太阳能板)连续充电，在阴雨天太阳能充电条件下，可连续工作15天以上。
4、探测器被泥沙覆盖，会影响测量吗?
泥沙少于5mm能正常工作。

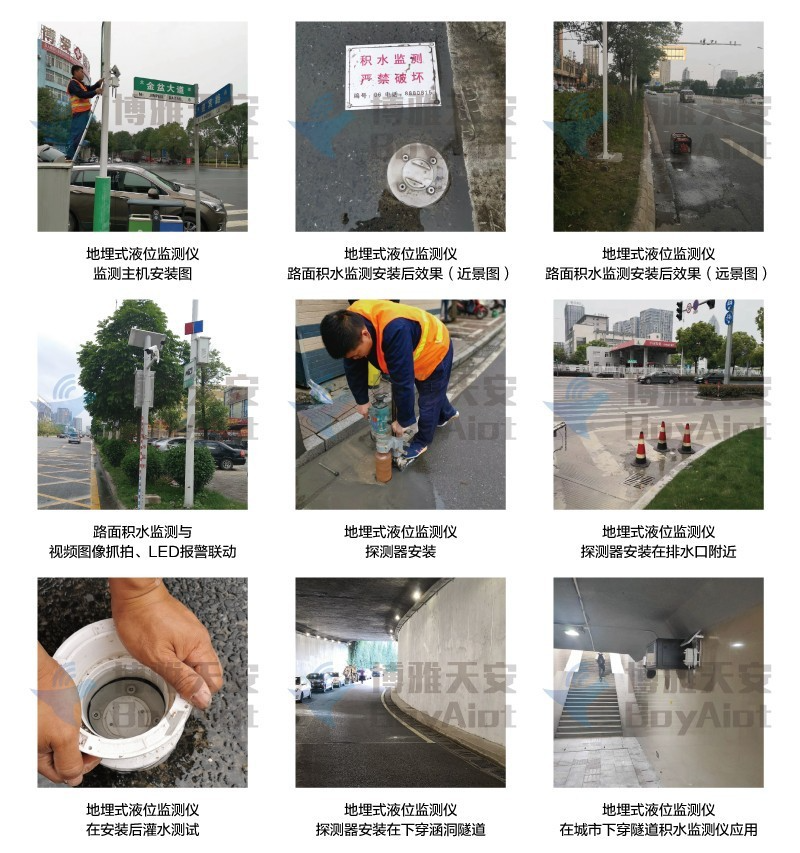

5、设备如何安装?
安装简单，用安装空调外机的打孔器往地下打150mm的孔，将探测端埋入后，用水泥填实，监测主机通过抱箍固定在附件100米内灯杆上，安装一个点大约半小时。
6、探测器会被车辆压坏吗?
不会，设备采用一体化不锈钢结构，通过水泥固定，直接受力于地面，设备本身不受力。
