BOY-S502-VHF 超短波中继机 BOY-S502-VG 前置机
产品特点：
1、多协议支持，支持多种VHF协议，同时解析多种报文
2、多通道支持，扩展2路电台，可同时接收2组VHF数据
3、稳定可靠，内嵌看门狗，故障自恢复，保证系统稳定
▋ 产品介绍

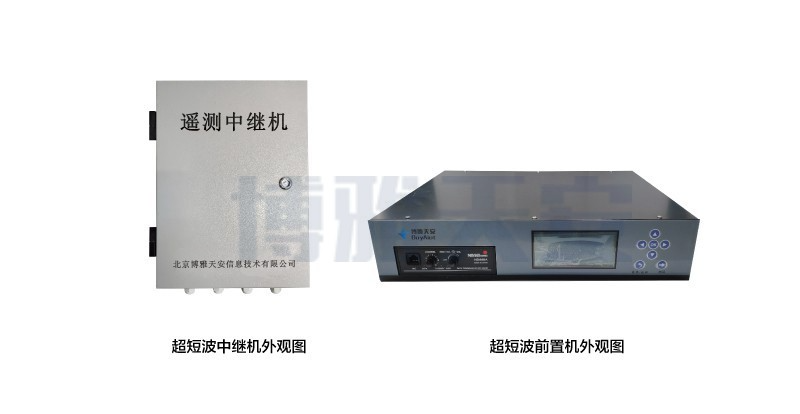

超短波通信中继机（BOY-S502-VHF）/前置机（BOY-S502-VG）是针对超短波VHF远距离通信的场景，根据水情自动化测报系统建设的需求，结合多年的工作经验，自主设计的多通道多功能数据采集中继传输设备传送现场数据至中心平台，同时通过遥测前置通信机实现前端数据实时处理。
▋ 工作机制

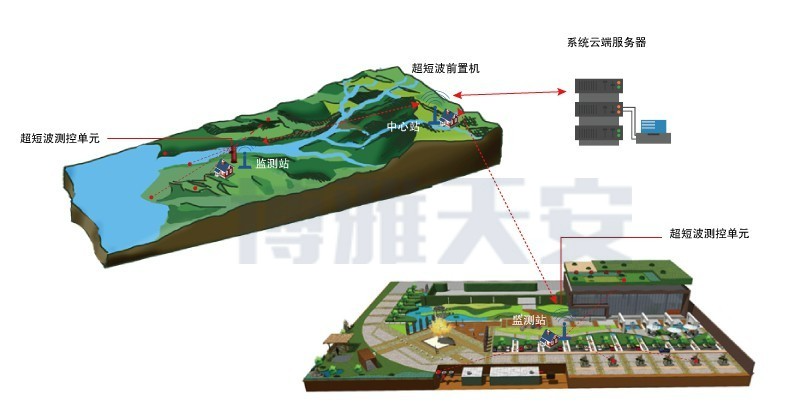

超短波通信测控单元及超短波中继机通过丰富接口对接前端各类传感器及控制器，并通过超短波VFH通信方式与超短波前置机现场数据交换，超短波前置机通过GPRS/4G/NB-IoT/卫星/Ethernet/串行总线等通信方式上报云服务器，为行业用户指挥决策提供数据支持，提升水文监测能力。
▋ 主要功能
超短波通信前置机/中继机用于采集各遥测站点的降雨量、水位、风速、风向、流量、电压、墒情、盐度、温度等数据信息，实现实时数据的处理、存储等功能，通过VHF/GSM/GPRS通信方式将数据传输给指定的中心。
功能 | 描述 |
数据采集 | 雨量、水位、风情、流量、水质等信息 |
数据存储 | 对采集的数据进行处理、编码、存储 |
数据显示 | 对采集的数据本地显示 |
参数设置 | 支持远程和本地参数设置 |
数据读取 | 支持远程和本地历史数据提取 |
远程控制 | 支持本地联动和远程开关控制输出 |
通信方式 | 支持VHF通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信规约 | 支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制 |
电源管理 | 具备太阳能充电控制功能 |
低功耗工作 | 支持低功耗休眠工作模式 |
▋ 产品特点
超短波通信中继机和超短波前置机集水文遥测与超短波数据传输功能于一体，实现水文/水资源的数据采集、存储、控制、报警及超短波传输等综合功能；具有多VHF协议兼容、信道侦听、多VHF频点通道支持、可靠稳定等特点。
|
|
|
多协议支持 | 智能转发控制 | 信道侦听 |
支持10余种VHF协议，可同时解析多种报文数据 | 可根据不同协议需求，自动实时转发、集合转发、等待召测 | 信道繁忙时等待空闲再进行发送，减小数据碰撞概率 |
|
|
|
多通道支持 | 高可靠设计 | 智能数据存储 |
可扩展2路电台，同时接收2组频点的VHF数据 | 内嵌看门狗技术，故障自愈，保证系统稳定 | 上位机异常数据重发，保障数据的完整性 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M3处理器内核 |
数据存储 | 16MB |
TF卡 | 外置32G(可选) |
屏幕参数 | |
颜色 | 蓝底白字 |
显示尺寸 | 4.3寸 104mm(W)× 39mm(H) |
分辨率 | 192 × 64 |
背光模式 | LED |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
超短波参数 | |
频率范围 | 223.000 ~ 235.000MHz |
存储信道 | 16信道 |
信道间隔 | 25KHz |
工作频道宽度 | 12MHz |
射频输出功率 | 25W |
杂波发射 | ≥ 70dB |
发射电流 | ≤ 5A(25W) |
发射噪音 | ≥ 45dB |
发射功率 | ≤ 24 dBm |
接收灵敏度 | ≤ 0.25uV |
接收信噪比 | ≥ 50dB |
接收失真率 | ≤ 4% |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 4组RS232接口 |
数据位：5、6、7、8位 | |
应用接口 | 2组中断输入接口，可用于翻斗雨量计和报警器 |
无线接口 | 1组全网通无线接口(可选) |
VHF接口 | 1组VHF接口 |
卫星接口 | 外置1组卫星通信接口(可选) |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 2个标准SMA阴口天线接口，特性阻抗50欧 |
按键 | 6个标准按键 |
供电 | |
标准电源 | DC 12V |
供电范围 | DC 6-35V |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
物理特性 | |
外壳 | ABS+PC外壳，保护等级IP30，外壳和系统安全隔离 |
外形尺寸 | 450 × 330 × 148mm(不包括天线和安装件) |
重量 | 约10kg(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
相对湿度 | 95%RH(无凝结) |
▋ 应用场景

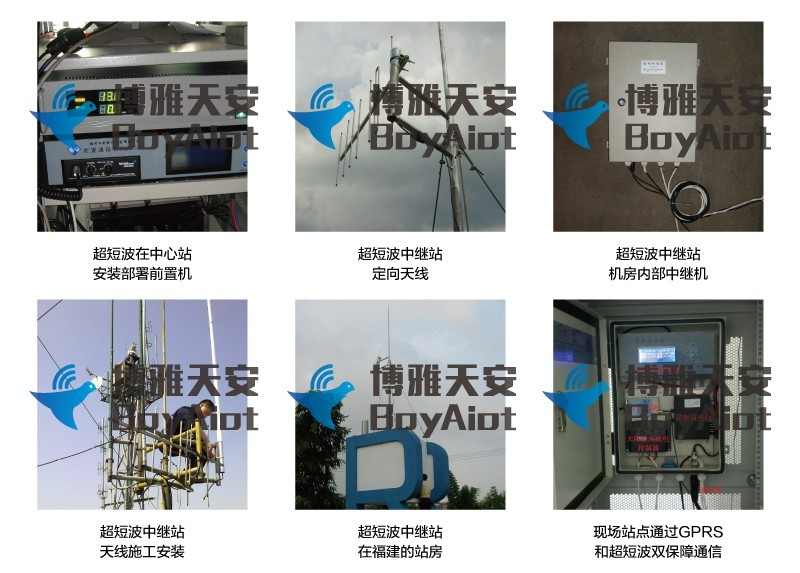

超短波通信前置机接口丰富，接收现场水文传感器数据，通过超短波VHF通信方式实现水文、环保等水环境信息自动采集、预警、存储及远程传输。适用于河道/水库水文监测、山洪灾害监测、水资源监测、无人岛、近海海洋潮位站数据监测等实时监测场景使用。
▋ 常见问题
1、终端能应用于水库安全监测吗？
答：可以的，终端有丰富的传感器接口，能接入国内主流传感器，并支持水文等多种规约，能应用于水文水利等行业。
2、终端能支持哪些接口？
答：终端支持4组RS232接口，2组RS485接口，6组模拟量接口，12组并行数据接口和4组可控电源输出等，符合大部分应用需求。
3、终端可以支持哪个频段？
答：终端支持200-300M公共频段。
4、终端供电方式？是否支持太阳能充电？
答：支持太阳能和市电供电，终端内置太阳能充电控制模块。
5、终端能本地存储吗？有多大存储空间？能存储多久数据？
答：能支持本地存储，16M存储器，默认能存储10年以上数据。
6、终端多久发送数据？
答：终端默认情况下，间隔1小时上报一条数据，用户也可以根据实际需求调整发送间隔时间。
7、终端太阳能供电能用多久？
答：供电时间取决于配套电池，终端本身耗电极小，静态电流小于2mA，工作电流小于20mA，如果按照100Ah电池，可以供电半个月以上。
8、终端支持本地显示吗？
答：可以的，有个192*64点阵液晶显示。
9、终端可以支持4G通信吗？
答：可以，需要定制，订货时备注说明下。
10、终端支持多中心数据传输吗？
答：支持的，可以一站双发，同时发送2个服务器，并且支持主备信道自动切换。
11、设备支持什么通信协议？
答：支持水文通信协议SL651。
12、你们有没有提供数据接口方便我们调用？
答：数据汇集平台。
13、终端如何安装？
答：终端可以安装于野外或者室内，通过立杆或者挂墙固定。
