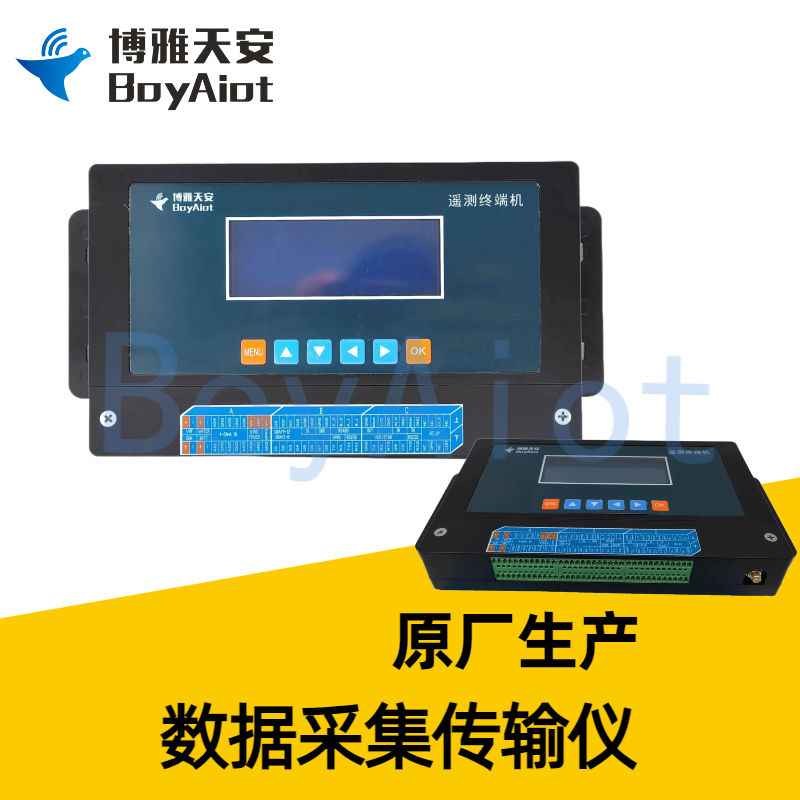

BOY-S502-EN 数据采集传输仪
产品特点：
1、接口丰富，适配国内主流仪器厂商通讯协议
2、支持GPRS/4G/Ethernet等多种通信方式
3、原厂生产：支持环保部HJ 212-2017通信协议
4、整机IP65防潮，在恶劣的环境下保护好机身
▋ 产品介绍
BOY-S502-EN 数据采集传输仪是新一代环境监测、污染源监控专用数采仪，符合新一代国标通信标准，支持《污染物在线自动监控(监测)系统数据传输标准》(HJ 212-2017、HJ/T 212-2005)；产品按照工业级标准设计，针对环境监测的各种要求做了专门的优化，支持Ethernet/GPRS/NB-IoT/4G等通信方式，满足不同现场环境下对远程通信的要求。 数据采集终端充分利用人工智能物联网、大数据云计算等新一代信息技术，实时监控污染源在线监测系统状态，实现智能感知预警，降低企业运维成本，大幅提高企业运维和政府监管效率。适用于污水在线监控、烟气在线监控、污水总量在线监控等实时监测场景使用。

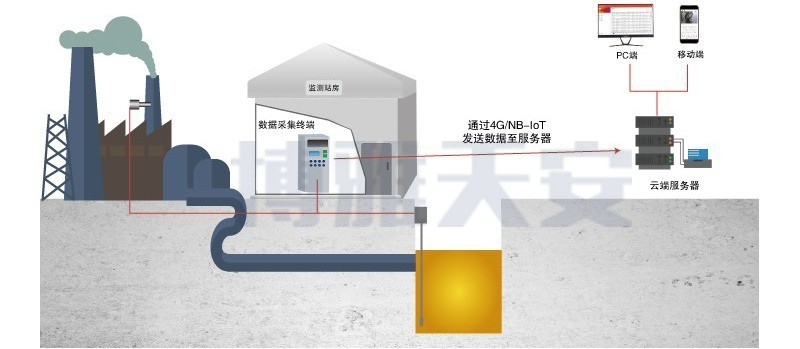

▋ 工作机制
BOY-S502-EN 数据采集传输仪通过丰富接口对接前端各类环保传感器，并通过GPRS/4G/NB-IoT/Ethernet等通信方式上报云服务器，为环保监控中心指挥决策提供数据支持，提升环保在线监测预警能力。

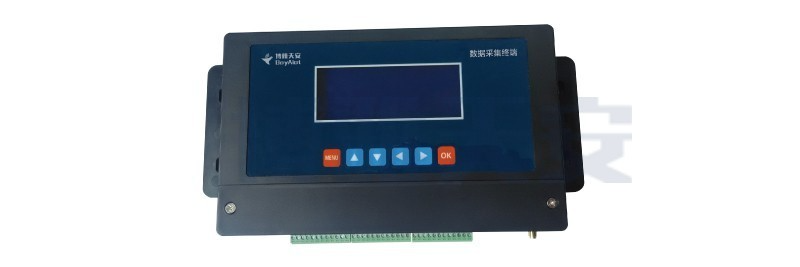

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
数据采集 | 水位、流量、水质等信息 |
图像采集 | 摄像机图像采集，支持2路摄像机 |
数据存储 | 对采集的数据进行处理、编码、存储 |
数据显示 | 对采集的数据本地显示 |
参数设置 | 支持远程和本地参数设置 |
数据读取 | 支持远程和本地历史数据提取 |
远程控制 | 支持本地联动和远程开关控制输出 |
通信方式 | 支持2G/4G/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信规约 | 支持《HJ 212-2017 污染物在线监控(监测)系统数据传输标准》及项目定制 |
电源管理 | 具备太阳能充电控制功能 |
低功耗工作 | 支持低功耗休眠工作模式 |
▋ 产品特点
BOY-S502-EN 数据采集传输仪集环保数据监测与数据传送于一体，实现环保数据采集、存储、报警及传输等综合功能，符合《HJ212－2017 污染物在线监控（监测）系统数据传输标准》；传感器接口丰富，标准易用；支持GPRS/4G/Ethernet等多种通信方式，支持多中心数据传送；支持液晶显示屏本地配置及远程配置升级；具有接口丰富、防干扰、多通信协议兼容、多中心数据传送、远程维护等特点。
|
|
|
符合通信标准 | 接口丰富 | 多种通信方式 |
符合HJ212－2017和HJ 212－2017数据传输标准 | 多种传感器接口，兼容国内主流仪器厂商通讯协议 | 支持GPRS/4G/Ethernet等多种通信方式，支持多中心数据传送 |
|
|
|
远程维护 | 高可靠性 | 大容量存储 |
支持远程参数配置、远程程序升级，方便设备管理 | 持多种工作模式，最大限度降低功耗 | 提供存储10年以上的采集数据的空间 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M3处理器内核 |
数据存储 | 16MB |
TF卡 | 外置32G(可选) |
屏幕参数 | |
颜色 | 蓝底白字 |
显示尺寸 | 4.3寸 104mm(W)× 39mm(H) |
分辨率 | 192 × 64 |
背光模式 | LED |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 4组RS232接口 |
应用接口 | 2组中断输入接口，可用于翻斗雨量计和报警器 |
网络接口 | 外置1组RJ45以太网接口(可选) |
USB接口 | 外置1组USB 2.0接口(可选) |
蓝牙接口 | 外置1组蓝牙接口(可选) |
VHF接口 | 外置1组VHF接口(可选) |
卫星接口 | 外置1组卫星通信接口(可选) |
LoRa接口 | 外置1组LoRa接口(可选) |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | SMA接口，外接高增益防水天线 |
按键 | 6个标准按键 |
供电 | |
标准电源 | DC 12V |
供电范围 | DC 6-35V |
工作电流 | < 6mA(不包括通信) |
静态值守电流 | < 0.7mA |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
物理特性 | |
外壳 | ABS+PC外壳，保护等级IP30，外壳和系统安全隔离 |
外形尺寸 | 280 × 144 × 39mm(不包括天线和安装件) |
重量 | 约800g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -10℃～+55℃ |
储存温度 | -30℃～+65℃ |
相对湿度 | 95%RH(无凝结) |

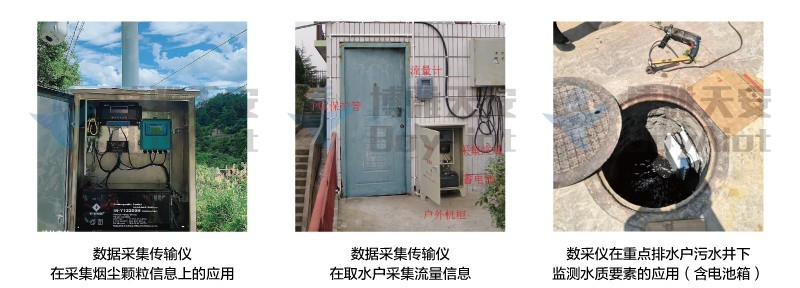

▋ 应用场景
BOY-S502-EN 数据采集传输仪接口丰富，接收现场环保、烟气传感器数据，通过4G/Ethernet等多种通信方式实现环保等水环境信息自动采集、预警、存储及远程发送到环保监控中心；工作人员可通过网络远程登陆数据采集终端进行各种操作，从而彻底实现系统的无人值守与实时监测的目的。适用于：污水在线监控、烟气在线监控、污水总量在线监控等实时监测场景使用。

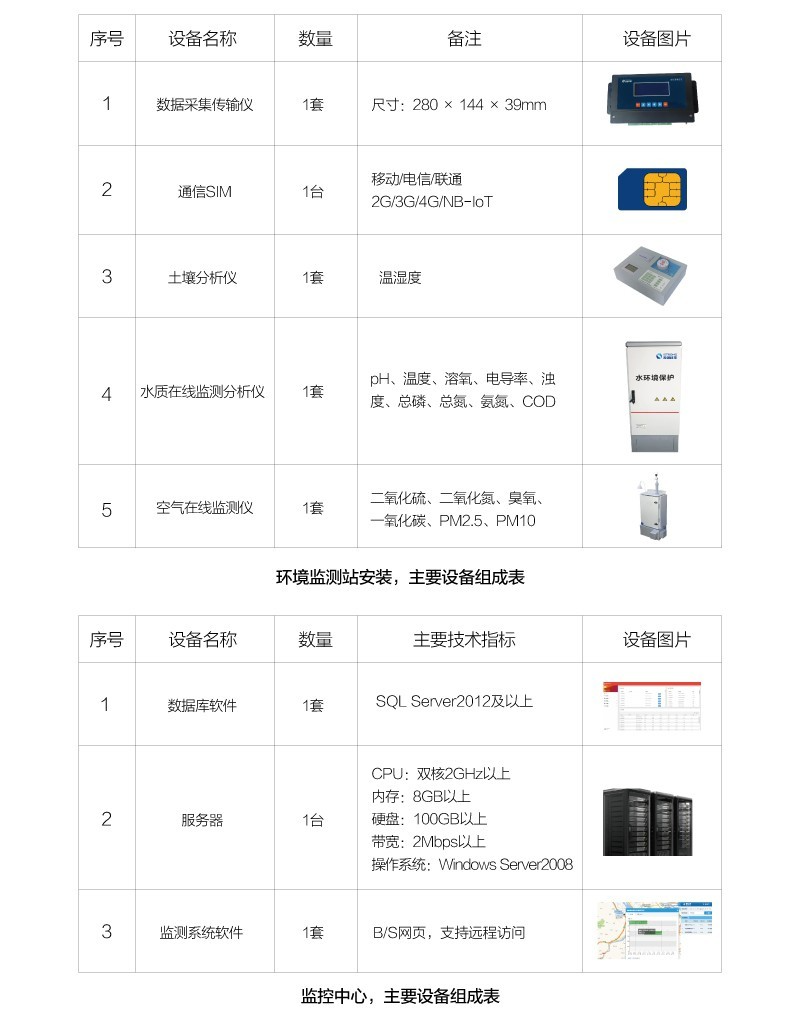

▋ 环保在线监测预警系统
现场站房配套安装数据采集终端，通过RS-232串口与现场CEMS主机进行通信，采集CEMS烟气流速、温度、压力及烟尘、氮氧化物、二氧化硫、含氧量数据和进、出水口站房的污水流量、PH、COD、氨氮数据，然后将所采集到的原始数据与计算的各项参数数据通过无线移动专网发送到环保监控中心，从而实现对企业现场烟气排放和排污的实时监管。
▋ 常见问题
1、终端能支持哪些接口？
答：终端支持4组RS232接口，2组RS485接口，6组模拟量接口，12组并行数据接口和4组可控电源输出等，符合大部分应用需求。
2、终端采样水质传感器数据有误？
答：可能由于传感器协议不匹配，查看终端传感器型号选择框，如果没有该型号请于厂家联系。
3、如何判断终端无线网络是否连接正常？
答：观察到终端机显示屏右上方的信号强度指示，通常大于10才可正常使用。如果无信号，查下SIM卡；如果信号强度太弱，调整下天线。
4、终端网络连接正常，但是为什么无法连接上环保平台？
答：询问环保局平台管理人员，确定中心地址和端口正确，并确认环保协议规约是否一致。
5、终端已连接上环保平台，但是平台不能查看到数据？
答：比对平台和终端，MN号码是否一致。
6、终端多久发送数据？
答：终端默认情况下，间隔1小时上报一条数据，用户也可以根据实际需求调整发送间隔时间。
