1、安全防爆,IP68防护等级,耐高温耐腐蚀,支持高危环境应用
2、符合国际通信标准,符合HJ212-2017和SL651-2014等传输标准
3、多种通信方式,支持4G/NB-IoT多种通信方式,支持多中心传输
4、高可靠性,防电磁干扰,对仪表无干扰
▋ 产品介绍
BOY-S502-EX防水型数据采集终端是保障系统稳定运行搭建的安全防范系统,主要应用于防爆及有电源等现场环境,便于用户查看危化区信息。防爆数据采集终端可实现实时数据采集,数据处理、存储、分析和控制等功能,适用于危化品工厂、管网监控点等,大幅提高危险场所的监管预警能力。
▋ 工作机制

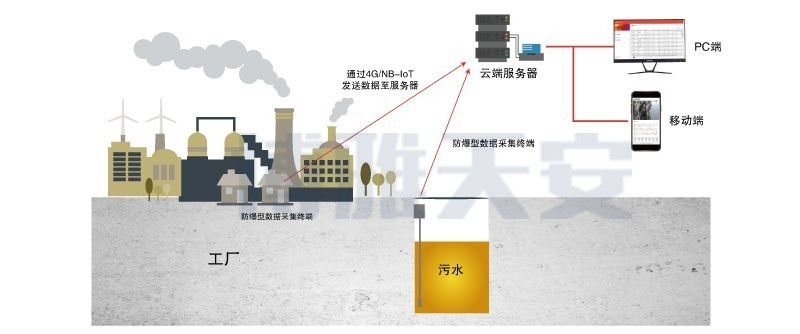

BOY-S502-EX防爆型遥测终端机可应用于燃气危险场所,通过接口对接前端传感器,并通过GPRS/4G/NB-IoT等通信方式上报云服务器,为规范安全生产管理,保障化工装置区域安全,快速的进行安全突发事件的应急处置提供数据支持,提升危化品监测预警能力。
▋ 主要功能
功能 | 描述 |
数据采集 | 水位、流量、水质等信息 |
数据存储 | 对采集的数据进行处理、编码、存储 |
数据显示 | 对采集的数据本地显示 |
参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置 |
蓝牙通信 | 内置蓝牙蓝牙通信,可实现现场蓝牙调试 |
数据读取 | 支持远程和本地历史数据提取 |
通信方式 | 支持2G/4G/NB-IOT等多种通信方式,支持主备信道自动切换,支持多中心数据传输 |
通信规约 | 符合SL651-2014《水文监测数据通信规约》要求 |
电源管理 | 内置大容量锂电池,长时间待机 |
通信方式 | 支持2G/3G/4G等多种通信方式,支持主备信道自动切换,支持多中心数据传输 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级,符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求,耐磨耐腐蚀 |
安装方式 | L形支架挂壁安装,安装维护简便 |
▋ 产品特点
BOY-S502-EX防爆型遥测终端机集数据采集与传输功能于一体,实现危险场所的数据采集、存储、控制、报警及传输等综合功能;符合国标通信标准;支持4G/NB-IOT/LoRa等多种通信方式,支持主备信道自动切换,对仪表无干扰、支持多种供电方式,环境适应性强、不依附于任何系统等诸多优点。
安全防爆 | 符合通信标准 | 多种通信方式 |
P68防护等级,耐高温耐腐蚀,支持高危环境应用 | 符合HJ212-2017和SL651-2014等传输标准 | 支持4G/NB-IoT多种通信方式,支持多中心传输 |
直观展示 | 高可靠性 | 适应性强 |
液晶屏参数配置及数据查看,方便现场安装维护 | 一体化压铸铝壳,电磁干扰,对仪表无干扰 | 安装简便,支持多种供电方式,适用于不同应用场景 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持:FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE:下行速率150Mbps,上行速率50Mbps |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
屏幕参数 | |
颜色 | 白底黑字 |
显示尺寸 | 2寸 44mm(W)× 28mm(H) |
分辨率 | 128 × 64 |
背光模式 | LED |
工作温度 | -25℃~+65℃ |
储存温度 | -25℃~+65℃ |
接口类型 | |
电源接口 | 工业级端子接口,内置电源反向保护和过流//过压保护 |
串口 | 1组RS232接口(可选) |
数据位:5、6、7、8位 | |
应用接口 | 1组模拟量输入接口(可选) |
USIM卡接口 | 标准的自弹式Micro Sim卡座,支持1.8V/3V USIM卡,内置15KV ESD保护 |
天线接口 | SMA接口,外接高增益防水天线 |
蓝牙通信 | 内置蓝牙通信模块 |
电源供电 | |
标准电源 | DC 3.6V |
供电范围 | DC 3.4 ~ 4.2V |
工作电流 | < 8mA(不包括通信) |
静态值守电流 | < 0.2 mA |
充电管理 | 内置充电模块,支持太阳能电池板浮充供电 |
电池 | 内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选) |
物理特性 | |
外壳保护 | 等级IP68,外壳和系统安全隔离 |
外形尺寸 | Φ117mm,高172 mm(不包括天线和安装件) |
重量 | 约2000g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -15℃~+55℃ |
储存温度 | -25℃~+65℃ |
相对湿度 | 95%RH(无凝霜) |
▋ 应用场景

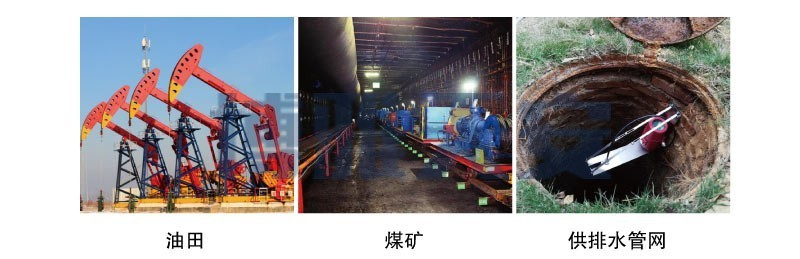

BOY-S502-EX防爆型遥测终端机集数据采集与传输功能于一体,接收危险现场传感器,通过4G/NB-IOT/LoRa等多种通信方式实现危险场所信息采集、预警及远程传输。适用于燃气、自来水远程抄表、城市路灯监控、三防与水文监测、智能交通监控、城市供排水调度、油田煤矿工业控制、化工园区遥测及其它相关防爆场合应用。
1、终端采样传感器数据有误?
答:可能由于传感器协议不匹配,查看终端传感器型号选择框,如果没有该型号请于厂家联系。
2、如何判断终端无线网络是否连接正常?
答:观察到终端机显示屏右上方的信号强度指示,通常大于1格才可正常使用。如果无信号,查下SIM卡;如果信号强度太弱,调整下安装位置。
3、终端网络连接正常,但是为什么无法连接上环保平台?
答:询问平台管理人员,确定中心地址和端口正确,并确认通信协议是否一致。
4、终端多久发送数据?
答:终端默认情况下,间隔1小时上报一条数据,用户也可以根据实际需求调整发送间隔时间。
5、终端供电方式?供电能用多久?
答:终端自带52AH锂电池,终端本身耗电极小,静态电流小于1mA,供电时间取决于配套传感器功耗和采样发送间隔。
