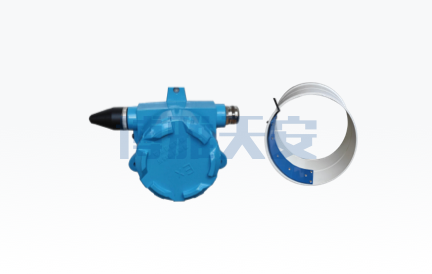

BOY-SZ03 排污监测仪
产品特点：
1、监测单元采用柔性防腐蚀材质，无缝跟排污口贴合
2、自带无线低功耗通信系统，监测数据实时上报
3、整机IP68防水防潮，在恶劣的环境下保护好机身
4、内置大容量电池，无须外部供电、安装方便
▋ 产品介绍
BOY-SZ03 排污监测仪是根据水务、市政排水部门对排污监管业务需求，针对性研发设计的一款智能感知排污行为的专用设备。设备采用IP68防水性设计，稳定可靠；体积小，施工方便，能在一定场景下解决了城市排污口污水排放监管的难题。

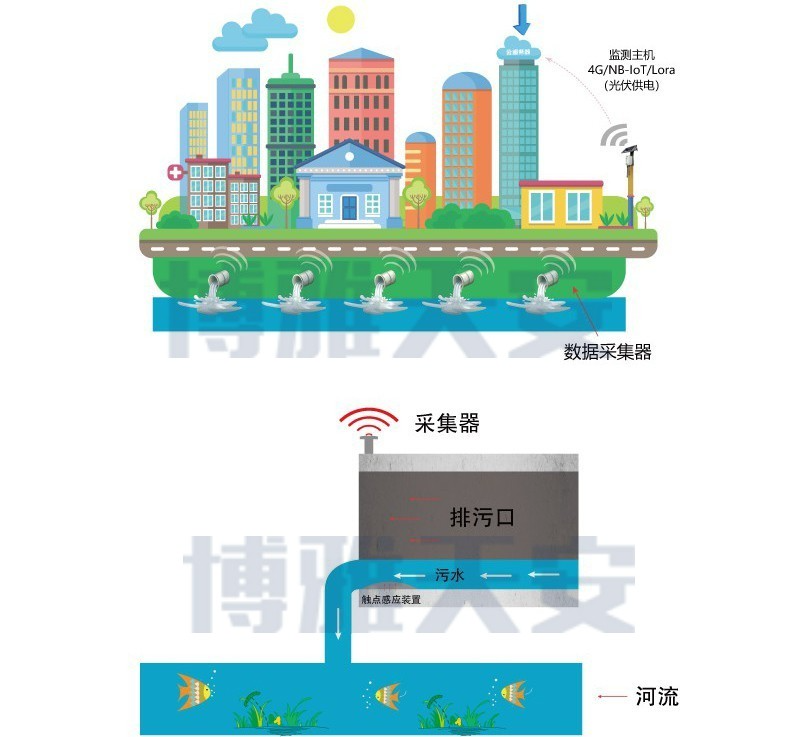

▋ 工作流程

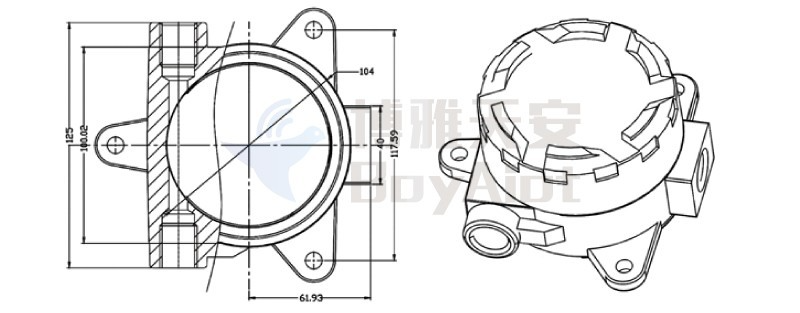

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
数据采集 | 污水排放触点监测 |
数据传输 | 支持4G/NB-IOT等多种通信方式 |
数据存储 | 可保存5年的积水数据，掉电数据不丢失 |
远程配置 | 运行参数远程设置 |
蓝牙通信 | 内置蓝牙蓝牙通信，可实现现场蓝牙调试 |
休眠模式 | 支持低功耗休眠工作模式 |
分级预警 | 多重分级预警 |
▋ 产品特点
BOY-SZ03 排污监测仪针对市政排水部门对排污监管业务需求，研发设计的一款智能感知排污行为的专用设备。具有稳定可靠、适用性强、无线远传、施工方便等特点。
|
|
|
无线传输 | 适用性强 | 高可靠性 |
可实现野外远距离通信 | 设备体积小巧、不占用空间，易于部署安装实施； | 整机采用IP68设计，耐高压、耐腐蚀、不易磨损； |
|
|
|
长时间待机 | 高稳定性 | 远程管控 |
内置锂电池，可连续工作2年 | 无机械运动部件，有效防止干扰 | 远程参数设置、数据提取和远程升级 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
LoRa参数 | |
标准及频段 | 430~438MHz |
水下通信距离 | 100米 |
空旷通信距离 | 3.5km |
发射功率 | +20dBm |
接收灵敏度 | -139dBm@LoRaTM和62.5Khz&SF=12&146bps |
数据速率 | 1.2K～300Kbps@FSK |
水位参数 | |
测量精度 | 4个排污等级 |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS232接口 |
数据位：5、6、7、8位 | |
应用接口 | 1组模拟量输入接口 |
LoRa通信 | 内置Lora通信模块 |
网络接口 | 外置1组RJ45以太网接口（可选） |
蓝牙接口 | 蓝牙通信：内置蓝牙通信模块 |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 2个标准SMA阴口天线接口，特性阻抗50欧 |
电源供电 | |
标准电源 | DC 3.6V |
供电范围 | DC 5-16V |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
电池 | 内置13Ah锂电池 |
物理特性 | |
外壳 | 铝合金，保护等级IP65，外壳和系统安全隔离 |
外形尺寸 | 传感器500 × 100 × 6mm(不包含安装件) |
重量 | 采集器约1750g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
相对湿度 | 95%RH（无凝结） |
▋ 应用场景
BOY-SZ03 排污监测仪通过排污口贴壁安装即可实现污水排放实时监测，内置数据传输单元与锂电池，解决了城市施工繁杂的问题。适用于沿河管道排污口排放、工业污水处理池满溢、市政污水管道满溢、养殖场污水排放等实时监测场景使用。
▋ 产品资质
▋ 常见问题
1、排污监测仪用来做什么用？
答：用于城市排污口污水排放监测，预防企业偷漏排现象。
2、可以用于入河口监测吗？
答：可以，入海口、入河口及沿河管道排污口都可以实时监测。
3、测量精度是多少？
答：设备采用触点式感应，目前设备测量精度支持4个排污等级。
4、能用于水质指标参数检测吗？比如COD、总磷、总氮测定？
答：不可以，只能测定是否污水排放，及大致测量污水排放量。
5、设备如何安装？
答：设备分为触点传感器和监测主机，触点传感器通过膨胀螺丝固定在排污管内壁，监测主机通过膨胀螺丝固定在排污管上方外壁上，它们之间通过配套线缆连接。
6、设备可以防水吗？水体淹没设备会损坏吗？
答：可以防水，设备采用IP68防护等级，同时监测主机安装建议位于污水管上方，不会被水体淹没，不影响正常使用。
7、设备如何通信？
答：采集端和监测主机间采用LORA通信，监测主机通过4G上报服务器。
8、设备多久发送数据？
答：设备默认没有水的时候，间隔30分钟采集一次，1个小时发送一条数据，有积水时间隔5分钟采集发送一条数据到服务器，可以跟进实际需求调整发送间隔时间。
9、设备支持什么通信协议？
答：支持水文通信协议SL651、环保HJ212协议。
10、你们有没有提供数据接口方便我们调用？
答：有的，我们可以提供一套数据汇集平台软件，安装于项目服务器，你们直接调用我们提供的数据库表调取数据。
11、采集端和监测主机通信距离多远？
答：采集端和监测主机间LORA通信100米内。
12、设备如何供电？需要多久更换电池？
答：采集端内置一次性锂电池13000mAh，默认规则下连续工作5年更换电池；监测主机内置20000mAh可充电电池，同时可通过市电和太阳能板充电。
13、设备没电了能预警吗？
答：设备定时上报电量，当低于3.7V时，可安排巡检人员更换电池。
14、你们有提供现场安装吗？
答：没有的，现场安装很简便的，我们可以提供远程安装指导。
15、电池更换如何操作？
答：将采集端上盖旋开后更换。
