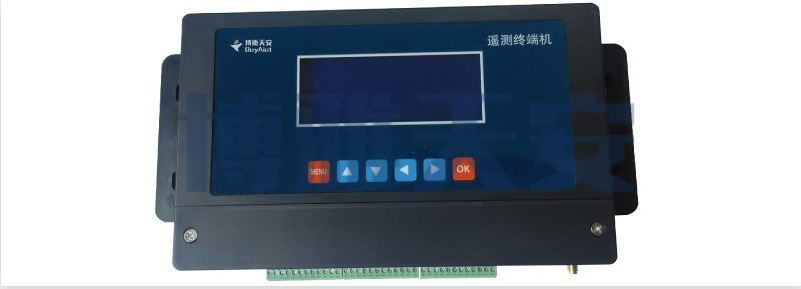

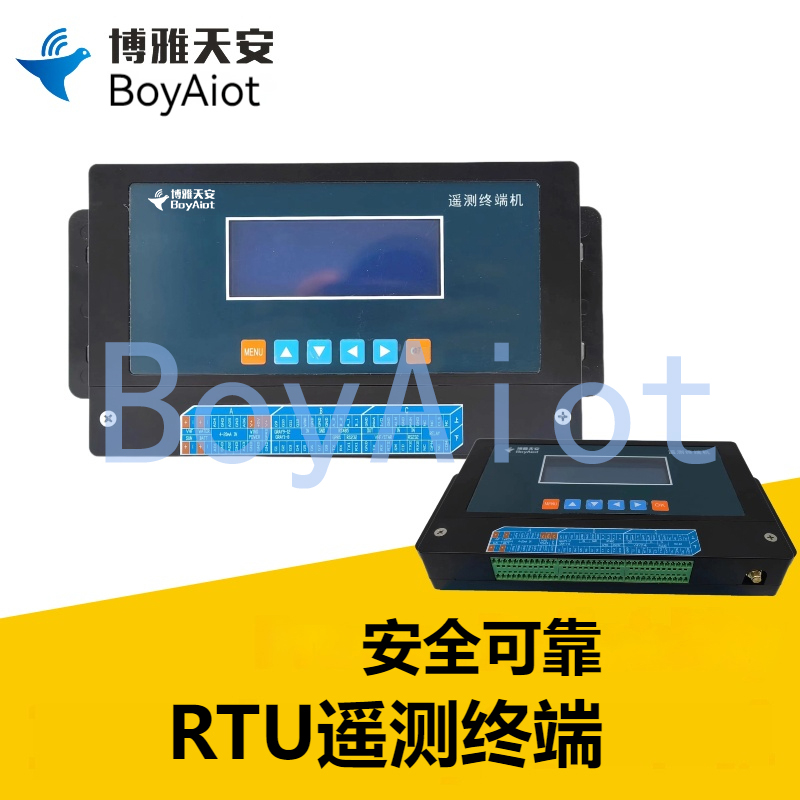

BOY-S502 遥测终端机
产品特点：
1、接口丰富，支持多种传感数据采集
2、支持多种通信方式，支持主备信道自动切换
3、具有LCD显示和按键，方便数据查看、调试
▋ 产品介绍
BOY-S502 遥测终端机集水文、环保监测数据采集与2G/3G/4G/Ethernet/NB-IoT/LoRa等通信功能于一体，支持水文/水资源/环保HJ212/TCP Modbus/MQTT等通信规约，实现环境数据的采集、存储、显示、控制、报警及传输等综合功能。

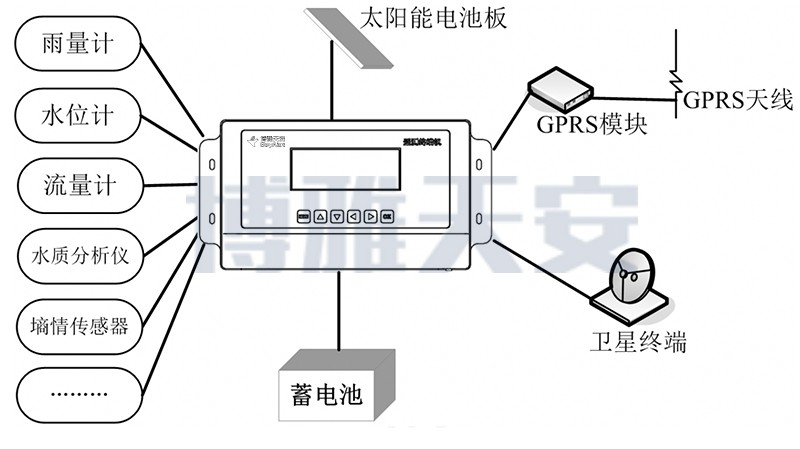

▋ 工作机制
BOY-S502 遥测终端机通过丰富接口对接前端各类传感器，并通过GPRS/4G/NB-IoT/VFH/卫星等通信方式上报云服务器，为行业用户指挥决策提供数据支持，提升水文监测能力。

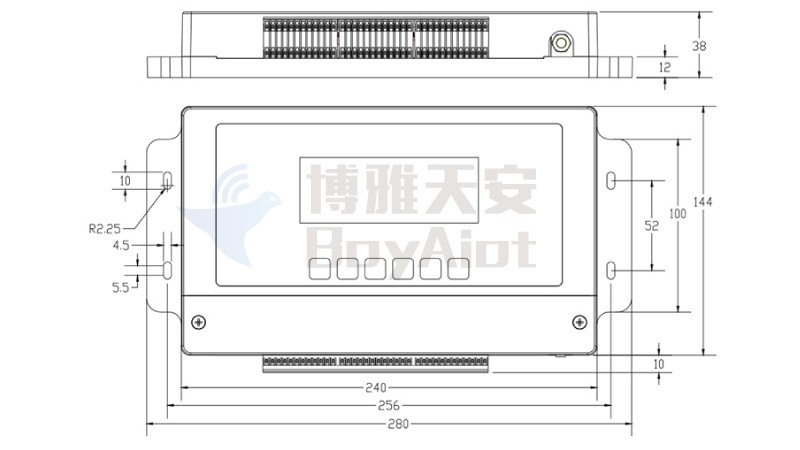

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
数据采集 | 雨量、水位、风情、流量、水质等信息 |
图像采集 | 摄像机图像采集，支持2路摄像机 |
数据存储 | 对采集的数据进行处理、编码、存储 |
数据显示 | 对采集的数据本地显示 |
参数设置 | 支持远程和本地参数设置 |
数据读取 | 支持远程和本地历史数据提取 |
远程控制 | 支持本地联动和远程开关控制输出 |
通信方式 | 支持2G/3G/4G/短信/VHF/卫星/LoRa/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信规约 | 支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》SCSW008-2011、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制 |
电源管理 | 具备太阳能充电控制功能 |
低功耗工作 | 支持低功耗休眠工作模式 |
▋ 产品特点
BOY-S502 遥测终端机集传统水文遥测与数据传输功能于一体，实现水文/水资源的数据采集、存储、控制、报警及传输等综合功能；传感器接接口丰富，标准易用；支持4G/Ethernet/NB-IOT/LoRa/短信/VHF/北斗卫星等多种通信方式，支持主备信道自动切换；支持液晶显示屏本地配置及远程配置升级；具有接口丰富、低功耗设计、防干扰、多通信协议兼容、主备通信方式保障等特点。
|
|
|
一体化成型 | 本地配置方式 | 多种通信方式 |
实现水文/水资源数据的采集、存储、控制、报警及传输等综合功能 | 支持液晶显示屏配置方式 | 支持主流通信方式支持主备信道自动切换 |
|
|
|
低功耗设计 | 远程管理功能 | 大容量存储 |
支持多种工作模式，最大限度降低功耗 | 支持远程参数配置、远程程序升级，方便设备管理 | 提供存储10年以上的采集数据的空间 |
▋ 产品参数
硬件系统 | |
处理器 | 32位ARM Cortex-M3处理器内核 |
数据存储 | 16MB |
TF卡 | 外置32G(可选) |
屏幕参数 | |
颜色 | 蓝底白字 |
显示尺寸 | 4.3寸 104mm(W)× 39mm(H) |
分辨率 | 192 × 64 |
背光模式 | LED |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 4组RS232接口 |
数据位：5、6、7、8位 | |
应用接口 | 2组中断输入接口，可用于翻斗雨量计和报警器 |
网络接口 | 外置1组RJ45以太网接口(可选) |
蓝牙接口 | 外置1组蓝牙接口(可选) |
VHF接口 | 外置1组VHF接口(可选) |
卫星接口 | 外置1组卫星通信接口(可选) |
LoRa接口 | 外置1组LoRa接口(可选) |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 1个标准SMA阴口天线接口，特性阻抗50欧 |
按键 | 6个标准按键 |
供电 | |
标准电源 | DC12V |
供电范围 | DC 6-35V |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
物理特性 | |
外壳 | ABS+PC外壳，保护等级IP30，外壳和系统安全隔离 |
外形尺寸 | 280 × 144 × 39mm(不包括天线和安装件) |
重量 | 约800g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -35℃～+75℃ |
储存温度 | -40℃～+80℃ |
相对湿度 | 95%RH(无凝结) |

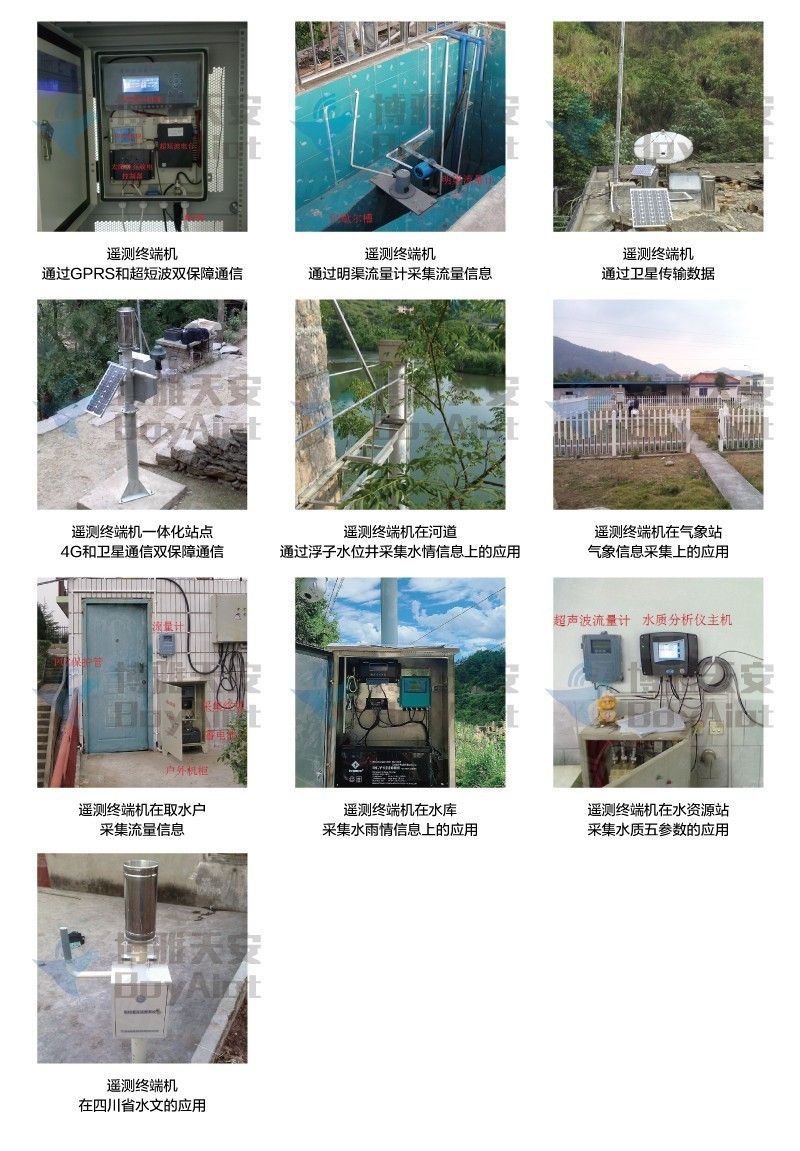

▋ 应用场景
BOY-S502 遥测终端机接口丰富，接收现场水文传感器数据，通过4G/Ethernet/NB-IOT/LoRa/短信/VHF/北斗卫星等多种通信方式实现水文、环保等水环境信息自动采集、预警、存储及远程传输。适用于：河道/水库水文监测、山洪灾害监测、水资源监测、市政城管监测、地下给排水监测、海洋潮位站、浮标环境数据监测等实时监测场景使用。

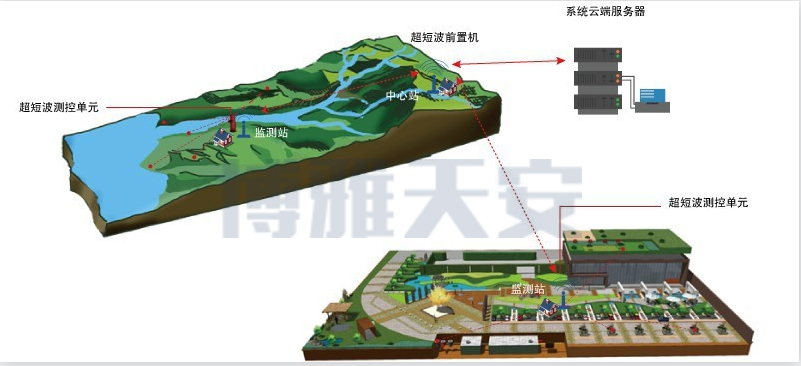

▋ 水文遥测预警系统
水文遥测预警系统的建设，通过水文自动监测站能够第一时间获得准确水文监测数据，为管理者指挥决策提供数据支持，提升应急处置能力。

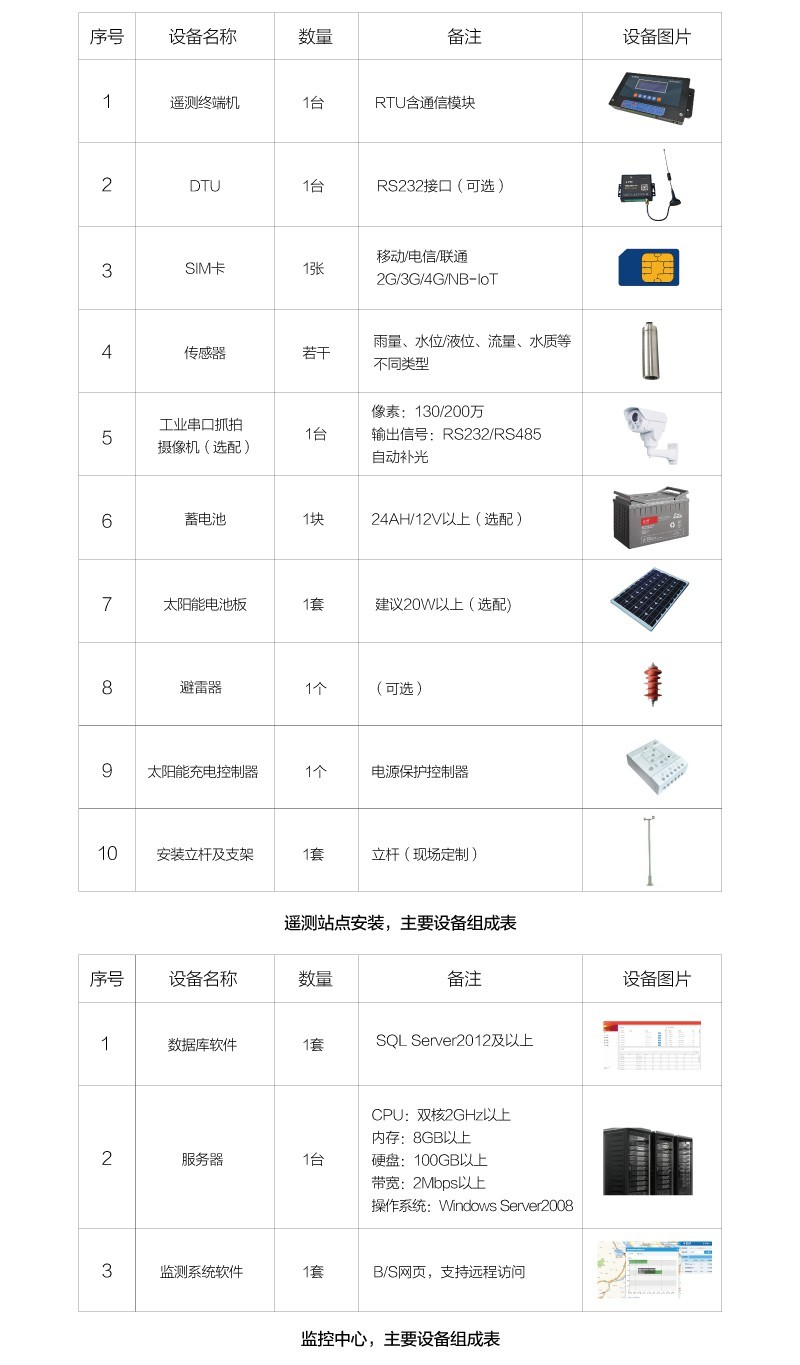

采用遥测终端配套的水文自动监测站，包括数据汇集平台、现场水文传感器、太阳能供电系统、4G/超短波/卫星等通信系统。
▋ 执行标准
BOY-S502 遥测终端机支持水文、水资源和环保技术标准和通信协议。
《水文自动测报系统设备-遥测终端机》SL180-2015
《水文监测数据通信规约》SL651-2014
《水文测报系统技术规约和协议》SCSW008-2011（2018年修订版）
《水资源监测设备技术要求》SZY203-2016
《水资源监测设备质量检验》SZY205-2016
《水资源监测数据传输规约》SZY206-2016
▋ 常见问题
1、终端供电方式？是否支持太阳能充电？
支持太阳能和市电供电，终端内置太阳能充电控制模块。
2、终端太阳能供电能用多久？
供电时间取决于配套电池，终端本身耗电极小，静态电流小于0.8mA，工作电流小于6mA，如果按照38Ah电池，可以供电大约一个月以上。
3、终端终端多久发送数据？
终端默认规则下，间隔1小时上报一条数据，也可以根据实际需求灵活设置发送间隔时间。
4、通信需要外置通信模块吗？
终端内置4G全网通模块，可以通过内置4G模块上报服务器。也可以外接其它超短波、卫星等通信模块。
5、数据如何和业务平台对接？
可以根据水文或环保通信协议对接，也可以通过我们提供的数据汇集平台软件，安装于项目服务器，直接调用数据库表调取数据。
