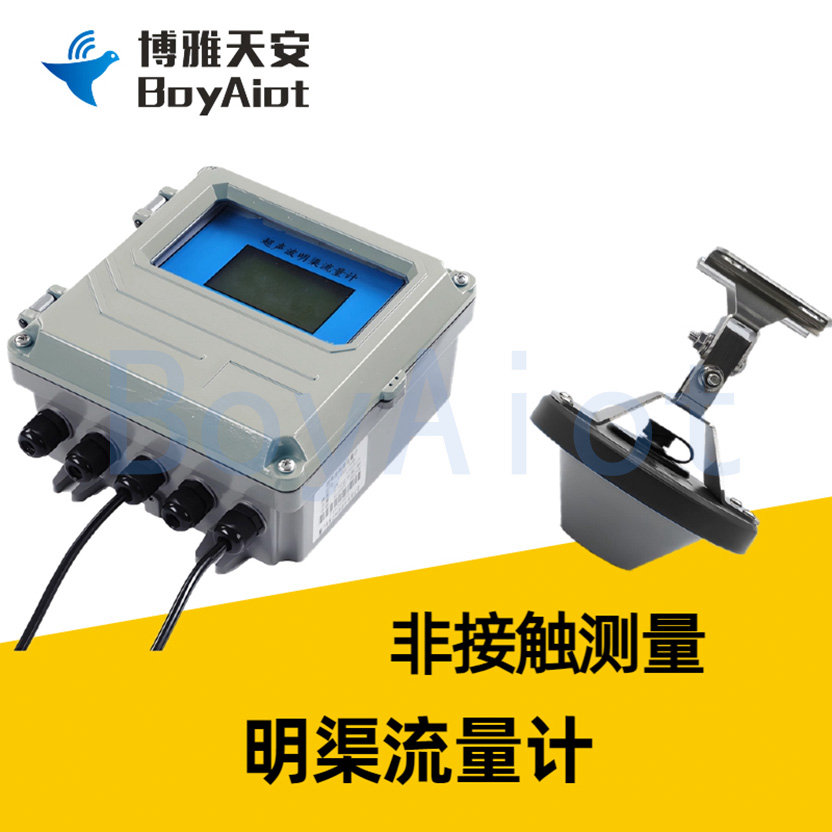

BOY-WR06-F 明渠流量计
产品特点：
▋ 产品介绍
BOY-WR06-F 明渠流量计采用水力测流、雷达测水位、微电脑处理、数字显示等技术，与量水堰槽配合使用，测量明渠内水的流量，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干扰能力，安装维护方便，读数简捷。 主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量。非接触式测量，在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性 。
▋ 工作机制

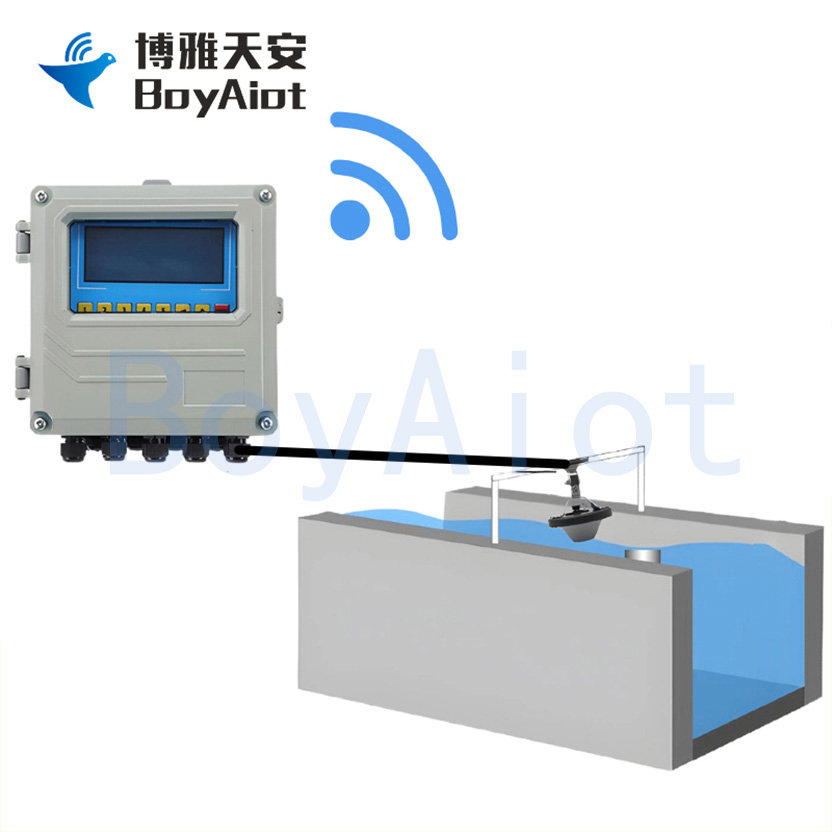

BOY-WR06-F 明渠流量计明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装巴歇尔计量槽/堰板计量槽，巴歇尔槽/量水堰槽把明渠内流量的大小转成液位的高低 。通过明渠流量计测量槽内水位，再按相应量水堰槽的水位-流量关系反算出流量 。

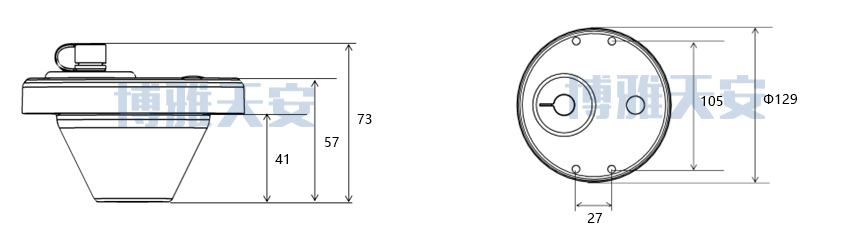

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
流量流速监测 | 采集水位，通过水位计算流量 |
水位测量 | 根据自定义采集周期自动采集水位 |
数据传输 | 通过RS485进行数据发送 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级 |
▋ 产品特点
BOY-WR06-F 明渠流量计 具有连续波的技术优势，测量更加准确，以及有很强的环境适应性。内部的障碍物、狭窄的安装测量空间、尘土和凝露等不会对雷达的测量造成影响 用多普勒声学技术对水体进行非接触式测量,不易受污水腐蚀,不受泥沙影响。
|
|
|
非接触测量 | 一体化结构 | 波长更短 |
无磨损，无污染 | 天线尺寸小，安装便利 | 对倾斜固体表面有更好效果 |
|
|
|
波束角小 | IP68防护等级 | 毫米级测量精度 |
能量集中，有利于避开干扰物 | 环境适应性强，不受腐蚀、泡沫影响 | 不受水蒸气、温度和压力变化影响 |
|
|
|
高频率 | 高信噪比 | 大量程 小盲区 |
适应于低介电常数物料测量 | 波动环境也能获得更优性能 | 可靠性强，测量盲区小 |
▋ 产品参数
技术参数 | |
测距范围 | 0.4m～3m（从探头底部起距水面0.4m内是盲区，0.4m～3m内为测距范围） |
测距准确度 | ±3mm或＜0.4% |
流量范围 | 0m³/s～10m³/s （由配用的量水堰槽的种类、规格确定） |
累计流量 | 8位十进制数，累满8位后自动回零，重计 |
流量准确度 | ±5% |
液位分辨率 | 1 mm |
液位测量精度 | ≤±1cm |
测量盲区 | < 0.16 m |
功耗 | 平均≤8mA@DC12V |
通信方式 | RS485接口，Modbus协议 |
工作电压范围 | DC 5V~28V |
天线样式 | 透镜 |
发射频率 | 60GHz |
防护等级 | 仪表显示部分：IP67，探头部分：IP68 |

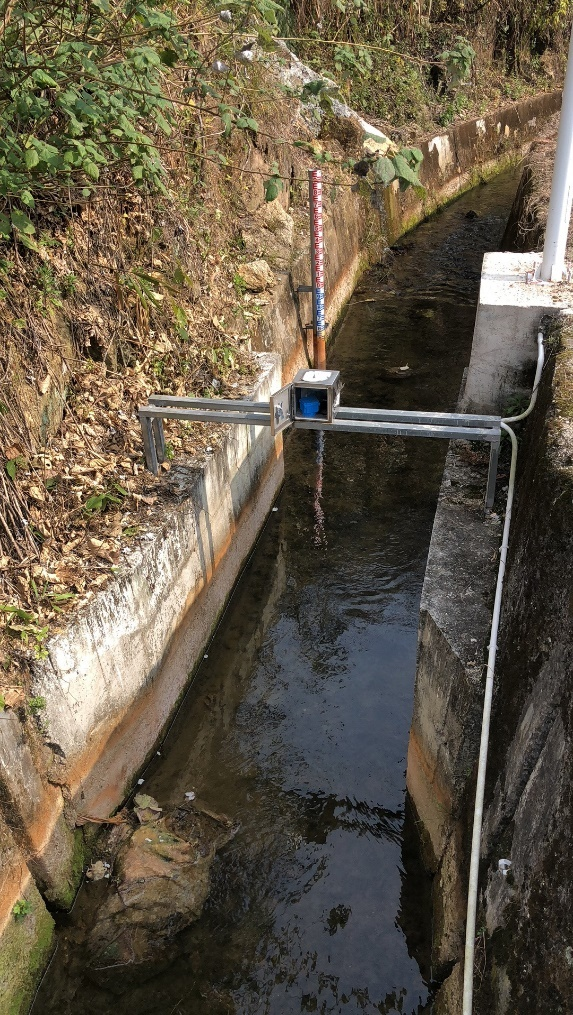

▋ 应用场景
▋ 常见问题
1、设备如何安装?
答：支架先通过膨胀螺丝固定在井壁上，主机和传感器固定在支架上安装，为了避免井壁干扰，直径50cm以上窨井适用。
2、设备可以防水吗?水体淹没设备会损坏吗?
答：可以防水，设备采用PC+ABS，IP68防护等级。水体淹没设备会造成无法测量，水退后可以恢复正常工作。
3、设备支持远程通信吗?多久发送数据?
答：支持无线通信，内置NB-IoT通信模块。设备默认间隔15分钟采集一次，间隔1小时发送一条数据到服务器，可以根据实际需求灵活设置发送间隔时间。
