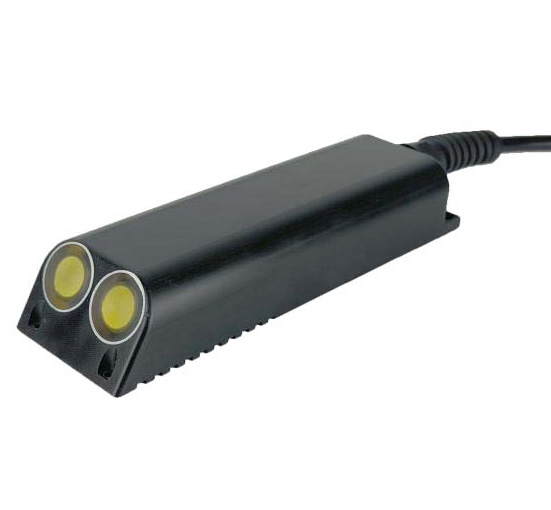

BOY-WF06-F 多普勒流量计
产品特点：
1、接触式测量，测量精度更高
2、体积小，不占用狭小的井下空间，安装方便，维护简单
3、测量精度高，可以测量各种液体的流速，精度高达±1%
4、实时监测流量变化，及时发现管道堵塞、漏水等问题，保障排水管网系统的正常运行
▋ 产品介绍
BOY-WF06-F 多普勒流量计 是一款通过多普勒效应原理制成的超声波流量流速测量仪器，实现对排水管网重要节点的水位、流量等数据的实时监测，帮助监测人员全面掌握排水管网、管道、雨污水井的运行状况，及时发现问题，提高管道的运行效率。
▋ 工作机制
BOY-WF06-F 多普勒流量计利用多普勒效应监测管网水体流量，液位深度测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。通过监测主机内置GPRS/4G/NB-IoT等通信方式上报云服务器，为行业用户指挥决策提供数据支持，提升城市水务监测能力

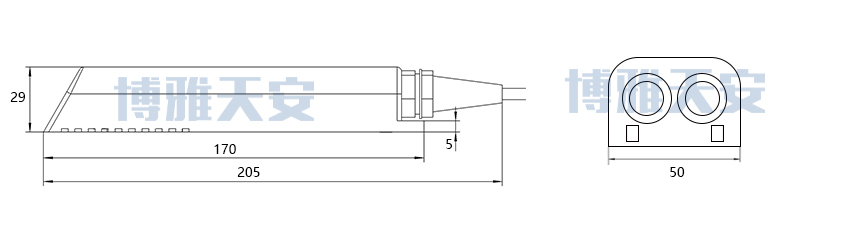

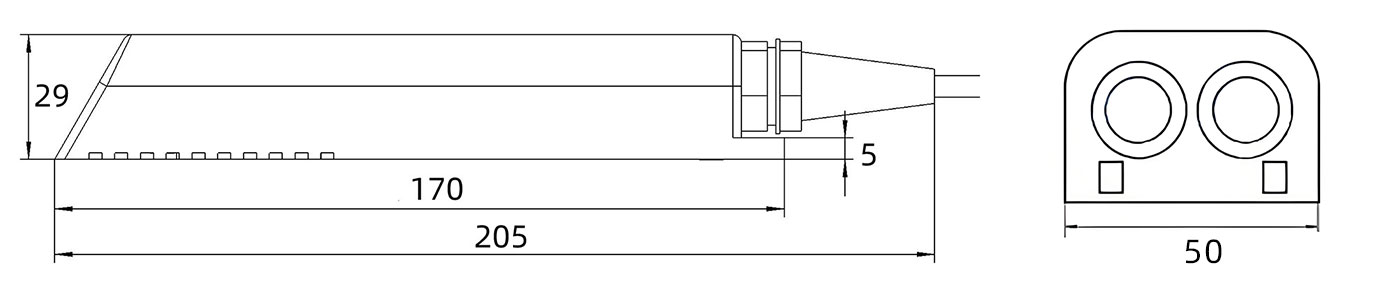

▋ 产品尺寸
▋ 主要功能
功能 | 描述 |
流量流速监测 | 流速、流量计算、入水排水流量监测 |
水位测量 | 根据自定义采集周期自动采集水位 |
水温监测 | 实时采集水体温度 |
数据传输 | 通过RS485进行数据发送 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级 |
▋ 产品特点
BOY-WF06-F 多普勒流量计 采用多普勒声学技术对水体进行非接触式测量,不易受污水腐蚀,不受泥沙影响。设备具有测量速度块、测量精度高、稳定可靠、安装便捷、自动上报等特点。
|
|
|
多环境应用 | 测量精度高 | 安装便捷 |
不易受污水腐蚀，甚至可用于有污染物或沉淀物的复杂水环境 | 可以测量各种液体的流速，精度高达±1% | 外观小巧,不占用狭小的井下空间，安装方便,易于维护 |
|
|
|
高可靠性 | 长时间待机 | 远程管控 |
接触式测量,具有更强的抗干扰性,大大提高了测量精度和可靠性 | 超低功耗,内置锂电池可连续工作12个月以上 | 4G/NB-IoT通信功能可实现野外远距离通信,无需人工观测 |
▋ 产品参数
流量计参数 | |
测量种类 | 流速、液位、温度、瞬时流量，累计流量 |
测量方式 | 连续在线式 |
测量原理 | 流速：声学多普勒法，液位：压力式，流量：速度面积法 |
流速参数 | 量程：0.021m/s～6.50m/s，分辨率：0.001m/s，精度：±1.0%±1cm/s |
水位参数 | 量程：0.03m～10m（可定制），分辨率：0.001m，精度：0.001m |
水温参数 | 量程：-10℃～60℃，分辨率：0.1℃，精度：±0.5℃ |
发射频率 | 2MHz |
瞬时流量范围 | 0.01m³/s～9999m³/s |
累计流量范围 | 0.1m³～999999999m³ |
工作水深 | 0m～10m |
响应时间 | 1s |
稳定时间 | 7s |
数据更新周期 | 6s～60s（可调） |
防护等级 | IP68 |
功耗 | 工作模式≤0.8W（电流65mA），待机模式≤≤0.14W（电流20mA） |
接口类型 | |
通讯接口 | 1组RS485接口 |
通讯协议 | MODBUS-RTU |
电池供电 | |
供电范围 | DC4~24V |
工作电流 | ≤ 0.8W(65mA) |
静态值守电流 | ≤ 0.14W（20mA） |
环境参数 | |
工作温度 | -15℃～+60℃ |
储存温度 | -25℃～+80℃ |
相对湿度 | 95%RH(无凝结) |

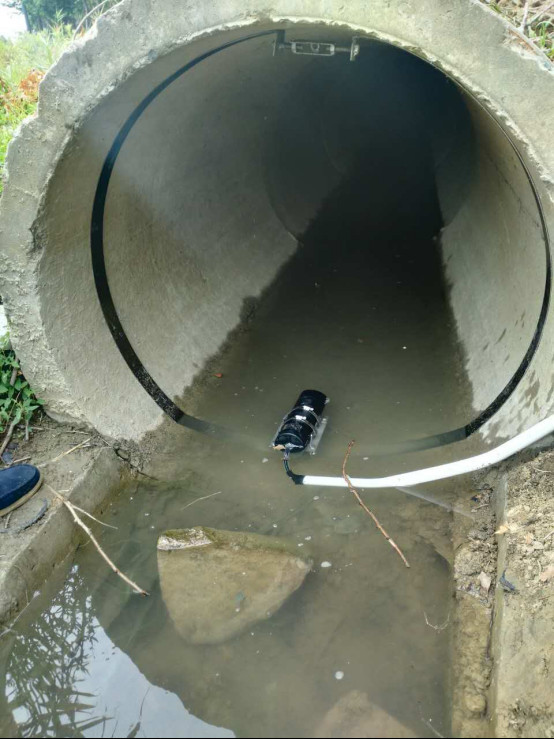

▋ 应用场景
▋ 常见问题
1、设备用来做什么用？
答：用于城市管网流量监测，预防管道堵塞。
2、设备如何安装？

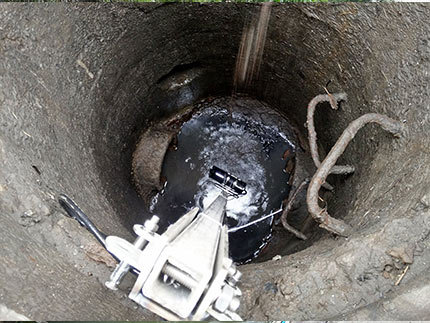

答：先传感器固定在支架末端，将支架从窨井下放到下水管道内部，然后支架通过膨胀螺丝固定在井壁上，同时监测主机也固定在支架上。
3、设备可以防水吗？水体淹没设备会损坏吗？
答：可以防水，设备采用铝合金材质，IP68防护等级。
4、水面淹没传感器可以正常使用吗？
答：无法正常使用，待水位降到传感器以下，恢复流量数据正常采集。
5、设备多久需要进行维护？如何维护？
答：根据水体水质情况，正常情况下，大约间隔2-3个月，定期现场维护。维护可以先在监测主机查看设备状态是否正常，如果不正常，需要将传感器支架拉出，查看传感器表面是否有附着物并清理。
6、设备多久发送数据？
答：设备默认间隔15分钟采集一次，间隔1小时发送一条数据到服务器，可以根据实际需求调整发送间隔时间。
